Виброопоры ОВ


      Виброизолирующие опоры типа ОВ предназначены для виброизоляции промышленного оборудования и станков малых и средних размеров с жесткими станинами нормальной и высокой точности.
      Виброопоры выполняют следующие функции:
● гашение разрушающих сил вибрации, распространяемых каким-либо оборудованием (активная виброизоляция);
● защита станков, агрегатов, приборов или их отдельных модулей от воздействия вибрации извне (пассивная виброизоляция);
● устранение или снижение воздействия случайных или стационарных колебаний;
● обеспечение регулирования высоты при установке станков по уровню.

Устройство и установка виброопоры.

      Виброопоры дают возможность устанавливать оборудование без фундамента. К примеру, пресс КД2126К (КД2326К) или КД2128К (КД2328К) может быть установлен непосредственно на полу с применением виброизолирующих резинометаллических опор ОВ-31. Прессы КД2126К (КД2326К) усилием 400 кН устанавливаются на четырех виброопорах (см. рис. 1) в местах, где предусмотрены отверстия в станине для фундаментных болтов. Пресс КД2128К (КД2328К) усилием 630 кН устанавливается на шести виброопорах (см. рис. 2), прикрепленных к планкам 6 (см. рис. 3).
      После внешнего осмотра виброопоры ОВ крепятся к станине пресса, приподнятого и удерживаемого на весу. При этом необходимо слегка вывернуть проходной болт 1, чтобы он не проходил насквозь регулировочную гайку 3 и не упирался в крышку опоры 5 (это можно определить по состоянию гофрированной пружины 4). Закрепив опоры гайками на станине 2, пресс опускают и смотрят, все ли опоры нагружены равномерно. Если какая-либо опора недогружена, то ее регулируют, ввинчивая проходной болт. То же самое делают при проверке горизонтальности стола пресса. Максимальный диапазон регулирования уровня установки опор ОВ-31 равен 10 мм.
     Прессы на виброопорах устанавливаются на бетонных площадках толщиной не менее 100 мм с отклонением от горизонтали не более 4 мм на длине 2 м.


Рис.3 Устройство виброопор ОВ

1. Болт, 2. Станина, 3. Гайка, 4. Гофрированная пружина, 5. Крышка, 6. Планка.

Технические характеристики

Наименование Резьба Длина, мм Высота, мм Диаметр корпуса Диапазон регулировки по высоте, мм Нагрузка, Н Масса, кг
мин. макс.
ОВ-31 M16 100 130 142 15 2500 45000 1,56
ОВ-70 M12 94 111 70 6 500 5000 0,35


Чертёж виброопоры ОВ-31

Чертёж виброопоры ОВ-70





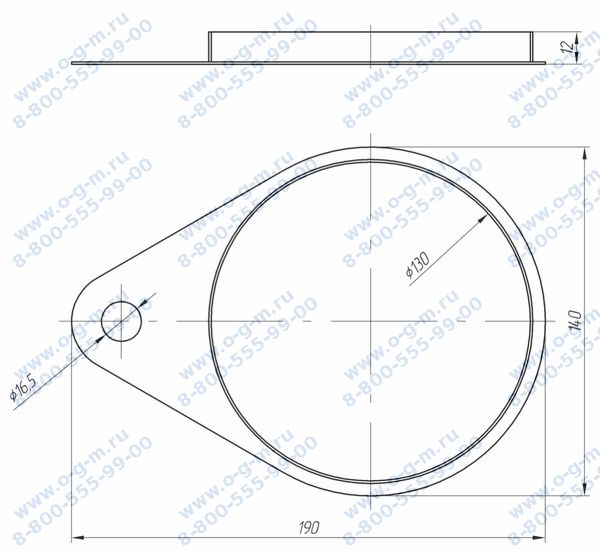

Башмак для ОВ-31
Шайба для ОВ-31
Башмак для ОВ-70Шайба для ОВ-70

      При изготовлении виброопоры типа ОВ используются твердые сплавы металлов и резинометаллический элемент (износостойкая резина).

      Свойства использованных материалов:
● корпус опоры соответствует стали не ниже Ст. 3 ГОСТ 380-88;
● смесь резиновая вальцованная: III-2в-12-Х, ТУ2512-046-00152081-2003;.
● смесь резиновая вальцованная: III-2а-12-Х, ТУ2512-046-00152081-2003.

     Климатическое исполнение виброопоры - УХЛ4 по ГОСТ 15150-69.

Условия хранения и эксплуатации

      Метеорологические условия эксплуатации согласно СНиП 2.01.07-85 для среднеевропейской части России. Хранение осуществлять в складском помещении в условиях знакопостоянных температур. При длительном хранении (более 6 месяцев) или при хранении в условиях повышенной влажности рекомендуется смазывать металлические части корпуса изделия антикоррозийными составами.
