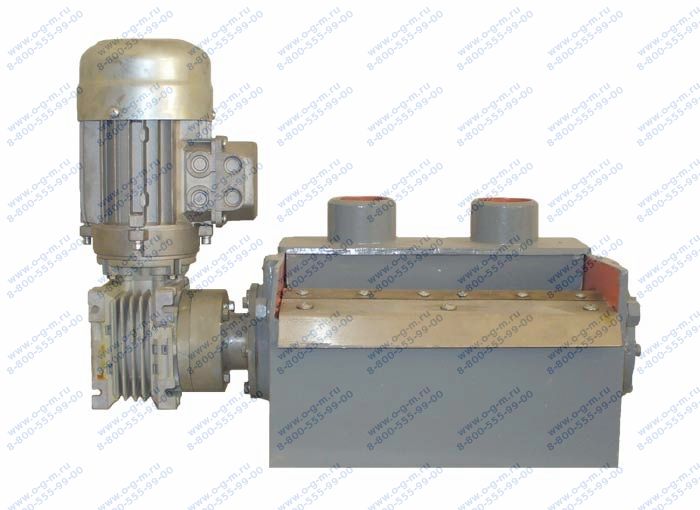

Сепараторы магнитные X43

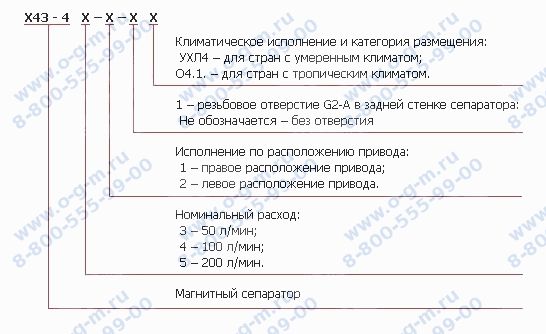

СУО сепараторов магнитных Х43





Назначение сепараторов магнитных Х43-

      Сепараторы магнитные Х43-4 предназначены для автоматической очистки смазочно-охлаждающих жидкостей (СОЖ) от мелких магнитных частиц в смеси с абразивными или другими немагнитными частицами.
      Применение магнитного сепаратора дает возможность повысить чистоту обработки поверхности деталей; многократно использовать охлаждающие жидкости на шлифовальных, хонинговальных и других доводочных станках, рабочим инструментом которых является абразивный материал; освободить рабочих от операций по очистке отстойников от грязи.
      Сепараторы Х43-4 можно применять как самостоятельное устройство, так и в комплекте с другими устройствами в установках очистки СОЖ.
      Сепараторы  обеспечивают очистку водных эмульсий на основе минеральных масел (96,5 % воды и 3,5 % эмульсола), вязкость которых 1 мм2/с в интервале температур от 10 до 55°С при температуре окружающей среды от 1 до 40°С. Допускается очистка масляных, синтетических и других жидкоcтей, вязкость которых до 75 мм2/с.
      Сепараторы не рассчитаны на работу в среде, содержащей едкие газы, пары или растворы едких веществ в концентрациях, разрушающих металлы и изоляцию, во взрывоопасной среде. Климатическое исполнение - УХЛ4, для стран с тропическим климатом - 04.1

Технические данные

      Сепаратор отделяет частицы объемом до 3 мм3 таких материалов: сталей (кроме немагнитных), чугунов (кроме немагнитных), других магнитных материалов смеси магнитных частичек с немагнитными при соотношении масс Pмагн / Pнемагн >= 15          Степень очистки при работе сепаратора на водной эмульсии при загрязненности до 0,5% - 98%.



  Зависимость расхода от вязкости СОЖ: I - расход, %, II - вязкость СОЖ, мм2/S

Характеристики сепараторов магнитных Х43-

Обозначение сепаратора Параметры
Номинальный
расход, л/мин
Масса,кг
Сепаратор магнитный Х43-43
с правым расположением привода Х43-43-1
с левым расположением привода Х43-43-2
с правым расположением привода и отверстием на задней крышке Х43-43-1-1
с левым расположением привода и отверстием на задней крышке Х43-43-2-1
50 16,5
Сепаратор магнитный Х43-44
с правым расположением привода Х43-44-1
с левым расположением привода Х43-44-2
с правым расположением привода и отверстием на задней крышке Х43-44-1-1
с левым расположением привода и отверстием на задней крышке Х43-44-2-1
100 25,0
Сепаратор магнитный Х43-45
с правым расположением привода Х43-45-1
с левым расположением привода Х43-45-2
с правым расположением привода и отверстием на задней крышке Х43-45-1-1
с левым расположением привода и отверстием на задней крышке Х43-45-2-1
200 40,0
Сепаратор магнитный Х43-46
с правым расположением привода Х43-46-1
с левым расположением привода Х43-46-2
с правым расположением привода и отверстием на задней крышке Х43-46-1-1
с левым расположением привода и отверстием на задней крышке Х43-46-2-1
400 120,0
Сепаратор магнитный Х43-47
с правым расположением привода Х43-47-1
с левым расположением привода Х43-47-2
с правым расположением привода и отверстием на задней крышке Х43-47-1-1
с левым расположением привода и отверстием на задней крышке Х43-47-2-1
600 180,0

Чертежи сепараторов магнитных Х43-

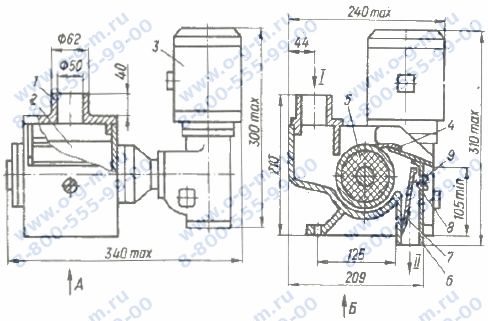

Сепаратор магнитный X43-43-11.
Съемная крышка, 2. Барабан, 3. Мотор-редуктор, 4. Скребок, 5. Ферритобариевый магнит, 6. Корпус, 7. Заслонка, 8. Пружина, 9. Пробка.

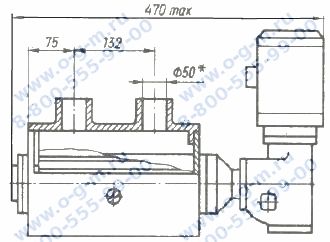

Сепаратор магнитный X43-44-1

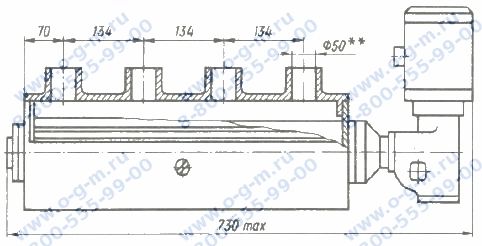

Сепаратор магнитный X43-45-1

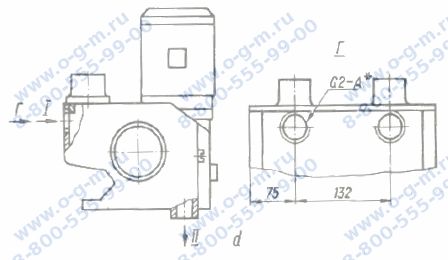

Сепаратор магнитный X43-43-1-1
Сепаратор магнитный X43-44-1-1

Устройство и работа

      Сепараторы изготавливаются двух исполнений: с левым расположением привода; с правым расположением привода.
      Сепаратор состоит из мотор-редуктора 3, корпуса 6 с вмонтированным в него барабаном 2, скребка 4, съемной крышки 1, заслонки 7, регулирующей уровень СОЖ в корпусе сепаратора с помощью пружины 8 и пробки 9. Барабан 2 выполнен в виде ферритобариевых магнитов 5.
      Загрязненная СОЖ поступает в сепаратор через отверстие I, проходит между корпусом сепаратора и барабаном с магнитами, вращающимися в направлении, обратном движению жидкости, очищается от магнитных частиц и выходит, минуя заслонку 7, из сепаратора через отверстие II. Притянутые к барабану частицы снимаются с поверхности барабана скребком.
      Примечание. Под загрязненностью жидкости понимается отношение массы твердых частиц, заключенных в данном объеме жидкости, к массе данною объема.

Установка и техническое обслуживание.

      При установке сепаратора для облегчения свободного протекания загрязненной СОЖ обеспечить уклон соединительного устройства от станка к сепаратору не менее 5°. Отверстие сливного устройства станка при необходимости перекрыть сеткой с размером ячейки 3-5 mm.

      Распаковав сепараторы, проверить винтовые соединения, очистить сепаратор от технического вазелина, редуктор заполнить смесью масла ИС-20+3 % олеиновой кислоты (Aeroshell Oil 100+3 % олеиновой кислоты) или "Цилиндровое 52" (Вапор ) + 3 % олеиновой кислоты (Shell Nasa Oil 89+3 % олеиновой кислоты).

      Примечание. В скобках даны масла, выпускаемые фирмой Shell (Англия).

      Масло в подшипниках и редукторе необходимо менять не реже одного раза в шесть месяцев.

      Внимание! При остановке сепаратора на срок больше 12 h скребок и магнитный барабан необходимо очистить от шлама. Профилактический ремонт сепаратора производить в порядке, установленном для обслуживаемого им станка. Полную очистку сепаратора от шлама с промывкой щели производить не реже одного раза в месяц.

Комплектность

Магнитный сепаратор X43-4____ - 1,
Сепараторы магнитные. Паспорт - 1,
Мотор-редуктор. Паспорт - 1.
Запасные части: Манжета I.1-20х40-1- 2

Возможные неисправности и способы их устранения

НеисправностьПричинаСпособ устранения
скребок не снимает шлам с поверхности барабанабольшой зазор между барабаном и скребкомотрегулировать зазор
наличие СОЖ в подшипникахизношены манжетызаменить манжеты

Меры безопасности

      При установке сепаратор заземлить. Полную очистку сепаратора от шлама производить после его остановки.
