База знаний ОГМ / Гидравлика

Гидрозамки модульного монтажа ГЗМ

      Гидрозамки ГЗМ предназначены для свободного пропускания потока рабочей жидкости в одном направлении и запирания - в обратном направлении при отсутствии управляющего воздействия, и свободного пропускания потока в обоих направлениях при наличии управляющего воздействия.
      Область применения - гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.

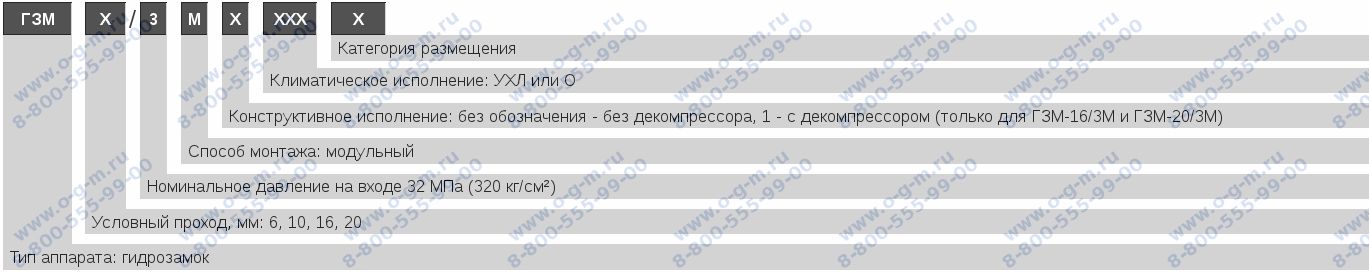

Структура условного обозначения

Основные характеристики гидрозамков ГЗМ

Наименование параметра Обозначение и условный проход
ГЗМ6/3М
ГЗМ6/3МА
ГЗМ6/3МВ
6 мм
ГЗМ10/3М
ГЗМ10/3МА
ГЗМ10/3МВ
10 мм
ГЗМ16/3М
ГЗМ16/3МА
ГЗМ16/3МВ
16 мм
ГЗМ20/3М
ГЗМ20/3МА
ГЗМ20/3МВ
20 мм

Давление на входе, МПа:
- номинальное
- максимальное

32

35

Давление открывания, МПа 0,05
Расход рабочей жидкости, л/мин:
- номинальный
- максимальный

32

80

63

100

125

180

200

240

Соотношение рабочих площадей:
- для исполнений с декомпрессором

- для исполнений без декомпрессора

4:1 4:1

13:1

1,75:1

30:1

2:

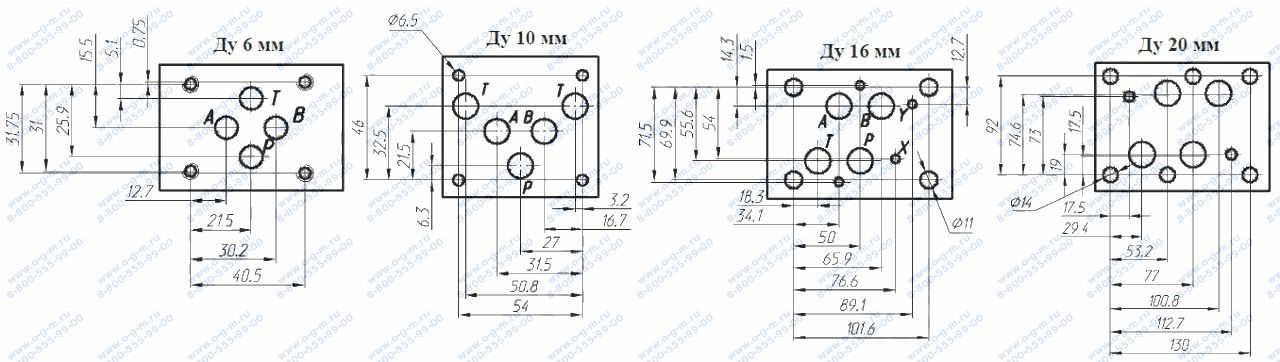

Присоединительные размеры гидрозамков ГЗМ6/3М, ГЗМ10/3М, ГЗМ16/3М, ГЗМ20/3М

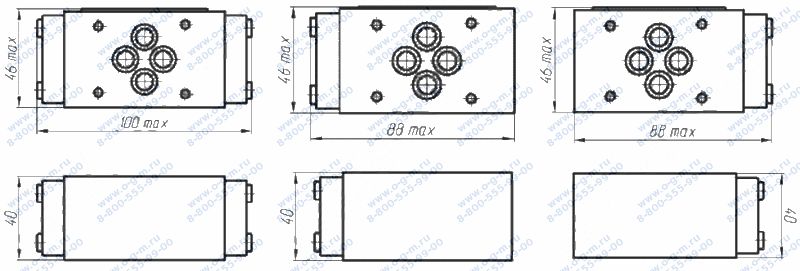

Габаритные размеры гидрозамков ГЗМ Ду=6 мм



Гидрозамок ГЗМ6/3МГидрозамок ГЗМ6/3МА
 Гидрозамок ГЗМ6/3МВ

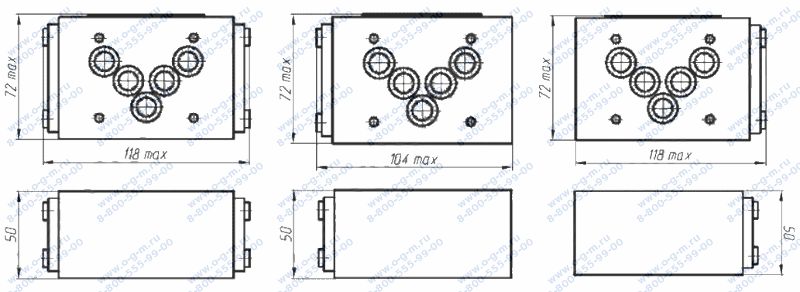

Габаритные размеры гидрозамков ГЗМ Ду=10 мм



Гидрозамок ГЗМ10/3М
Гидрозамок ГЗМ10/3МА
Гидрозамок ГЗМ10/3МВ

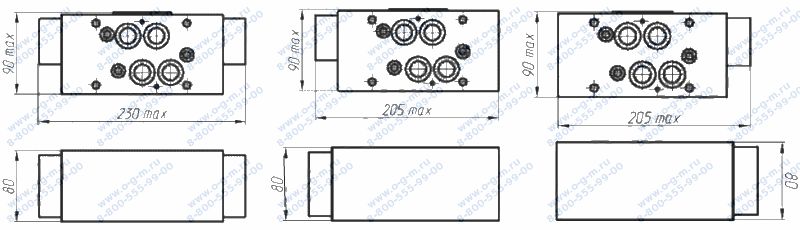

Габаритные размеры гидрозамков ГЗМ Ду=16 мм


 Гидрозамок ГЗМ16/3М
Гидрозамок ГЗМ16/3МА
Гидрозамок ГЗМ16/3МВ

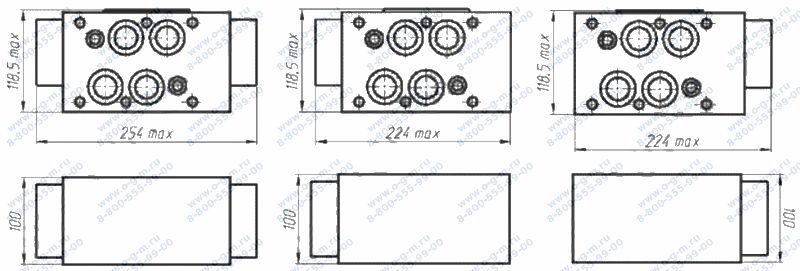

Габаритные размеры гидрозамков ГЗМ Ду=20 мм


 Гидрозамок ГЗМ20/3М
 Гидрозамок ГЗМ20/3МА
Гидрозамок ГЗМ20/3МВ

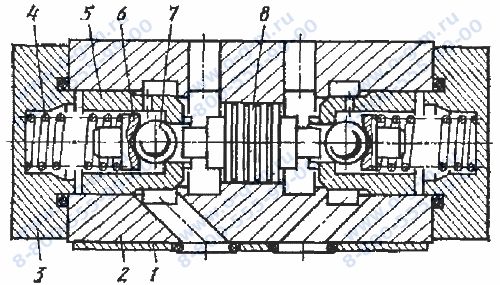

Конструкция гидрозамка ГЗМ


1. Уплотнительная плита; 2. Корпус; 3. Крышка; 4; Пружина, 5. Клапан; 6. Подпятник; 7. Шарик; 8. Поршень
      Гидрозамки ГЗМ состоят из корпуса, в котором выполнены гидролинии подвода рабочей жидкости Р, отвода рабочей жидкости Т, цилиндровые гидролинии А и В и гидролинии управления Х и У (только для исполнений ГЗМ-16/3М и ГЗМ-20/3М).
      В расточках корпуса установлены поршень (толкатель) и запорные элементы, связанные с обеими цилиндровыми гидролиниями для исполнений ГЗМ-*3М или с гидролиниями А или В для исполнений, соответственно, ГЗМ-*/3МА и ГЗМ-*/3МВ.
      Для повышения соотношения рабочих площадей при использовании дифференциальных гидроцилиндров в запорных элементах гидрозамков исполнений ГЗМ-16/3М и ГЗМ-20/3М могут устанавливаться вспомогательные клапаны (декомпрессоры).
