База знаний ОГМ / Гидравлика

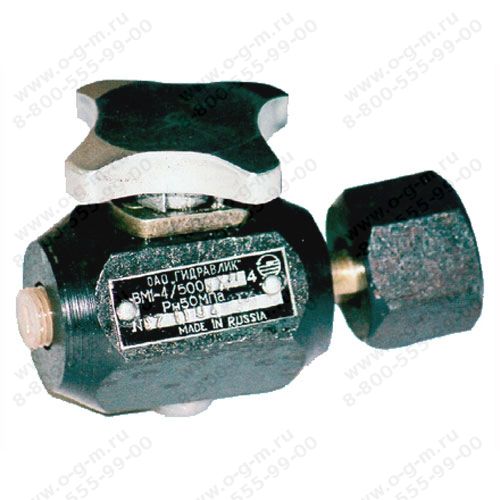

Гидровентили В, ВМ, ВВ

      Гидровентили В-4/320, В-4/500, ВМ-4/320, ВМ-4/500, ВМ1-4/500, ВВ-4/320 универсальные и встраиваемые используются в гидравлических системах станков и автоматических линий в качестве дросселей, запорных вентилей, а также в качестве кранов-демпферов для манометров.
      По конструктивному исполнению гидровентили различаются:
В - универсальный;
ВВ - встраиваемый;
ВМ - кран-демпфер для манометра;
ВМ1 - кран-демпфер для манометра c разгрузкой манометра на слив.
      Гидровентили работают на чистых минеральных маслах с номинальной тонкостью фильтрации 25мкм, кинематической вязкостью от 10 до 400мм2/с (сСт) и температурой от 10°С до 70°С при температуре окружающей среды от 1°С до 55°С. Климатическое исполнение - УХЛ4 для районов с умеренным и холодным климатом, 04 - для районов с тропическим климатом.

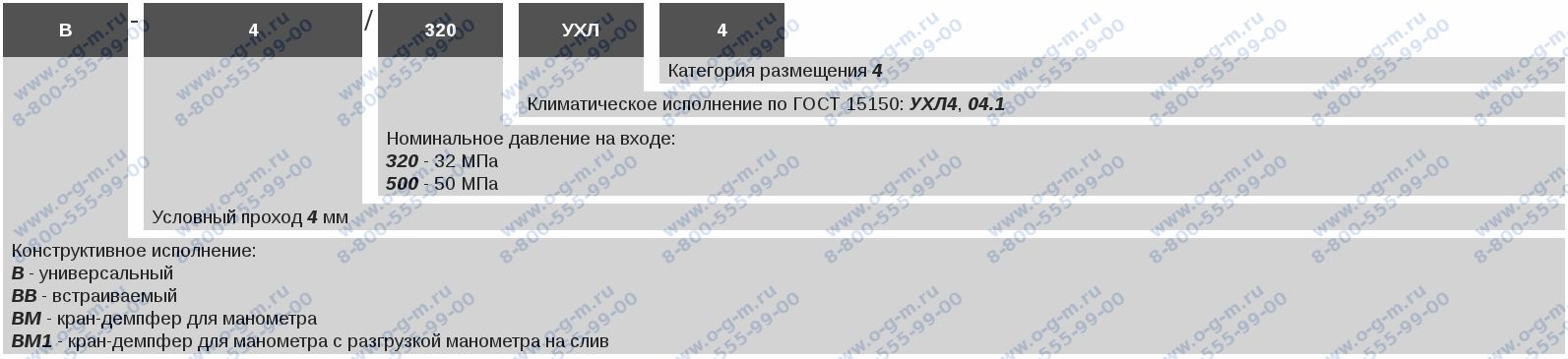

Структура условного обозначения гидровентилей.

Основные параметры гидровентилей

Марка гидровентиля Условный проход, мм Давление на входе, МПа Расход рабочей жидкости, л/мин Присоединение Масса, кг Габаритные размеры, мм
Ном. Макс. Ном. Макс.
В-4/320 4 32 35 6,3 25 К1/4 0,58 83*60*60
В-4/500 50 55 М12*1,5 0,58 83*60*60
ВМ-4/320 32 35     К1/4 0,71 95*83*60
ВМ-4/500 50 55     М12*1,5 0,71 95*83*60
ВМ1-4/500 50 55     М12*1,5 0,85 95*83*60
ВВ-4/320 32 35 6,3 25 ввертное 0,24 91*60
