Гидроусилители Э32Г18-2..

  Гидравлические усилители (гидроусилители) крутящих моментов типа Э32Г18-2.. имеют четыре типоразмера и предназначены для перемещения рабочих органов различных металлорежущих станков или иного оборудования с числовым программным управлением в соответствии с электрическими импульсами, подаваемыми на вход гидроусилителя, при этом перемещение определяется числом поданных импульсов, а скорость перемещения—частотой следования импульсов.
Гидроусилители типа Э32Г18-2.. эксплуатируются на очищенном не грубее 11 класса чистоты минеральном масле с кинематической вязкостью от 20 до 200 м2/с и температурой от +10о до +60оС при температуре окружающей среды от 0о до +40оС. Гидроусилитель состоит из аксиально-поршневого гидромотора, управляющего устройства и шагового электродвигателя ШД-5Д1М-У3. Узел управления состоит из корпуса, крепящегося к опорному диску гидромотора. В корпусе размещены золотник, гильза и резьбовая втулка.

Структура условного обозначения:
Э32Г18-2V-WX Y Z, где:
Э32Г18-2 –обозначение гидроусилителя по классификатору
V–рабочий объём, см3 (2—20см3; 3—40см3; 4—80см3; 5—160см3)
W–вид резьбы присоединительных отверстий (без индекса—коническая, индекс 2—метрическая)
X–исполнение конца выходного вала (К—конический, без индекса—цилиндрический)
Y–наличие предохранительного устройства (индекс П)
Z–климатическое исполнение и категория размещения (УХЛ 4)
Пример условного обозначения :гидроусилитель Э32Г18-22К УХЛ4

Технические характеристики

Наименование параметра
Э32Г18-22
Э32Г18-23
Э32Г18-24
1. Номинальное давление, МПа
6,3
2. Крутящий момент, Н*м
–при частоте 2 Гц
7
14
31
–при частоте 10 Гц
11
22
46
–при максимальной частоте
11
22
46
3. Рабочий объем, см3
20
40
80
4. Наиболее эффективная мощность, кВт
2,2
4,4
4,6
5. Шаг электродвигателя, град
1,5 +/- 0,45
6. Максимальная частота следования импульсов, имп/с
8000
8000
4000
7. Максимальная частота вращения, об/мин, при номинальном перепаде
2000
2000
1000
8. Максимальная частота следования импульсов при пуске и остановке, имп/с
2000
9. Статистическая неточность при нагрузке 0,7 Мкр., град
+/- 1,2
10. Ошибка угла поворота выходного вала при нагрузке 0,7 Мкр., град
+/- 1,0
11. Допускаемая инерционная нагрузка, кг*м2
0,005
0,016
0,033
12. Корректированный уровень звуковой мощности, LpA, ДБА
78
78
82
13. Масса (без рабочей жидкости), кг,не более
15,5
18,5
34,3
14. Номинальный перепад давления ,МПа
6,0
15. Максимальное давление дренажа, МПа
0,04
16. Утечка масла из дренажного отверстия, не более, л/мин
0,5
17. Тип шагового двигателя
ШД5Д1МУ3
18. Ток в цепи фазовой обмотки, А
3 +/- 0,1
19. Напряжение питания постоянного тока, В
48 +4,6 / - 7,2
20. Шаг гидроусилителя, град
1,5 + 0,65/ - 0,50

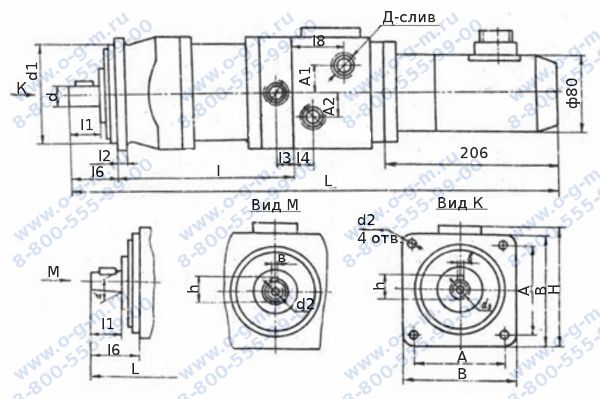

Чертеж гидроусилителя типа Э32Г18-2..

Габаритные и присоединительные размеры гидроусилителей типа Э32Г18-2..

Тип усилителя Размеры, мм.
А А1 A2 В В откл. noh8 D D1 d откл.noh6 d1 откл.noh7 d2 d3 l l1 l2 l3 l4 l5 l6 h L H
Э32Г18-22 72 5 5 92 6 К1/2 К1/4 18 80 9 М6 164 25 8 26 36 70 46 20 518 112
Э32Г18-22-2 М22*1,5 М14*1,5
Э32Г18-22К 4 К1/2 К1/4 28 49 18,8 521
Э32Г18-22К-2 М22*1,5 М14*1,5
Э32Г18-23 92 25 8 110 6 К3/4 К1/4 22 100 11 М6 195 30 12 22 36 63 54 24,5 555 130
Э32Г18-23-2 М27*1,5 М14*1,5
Э32Г18-23К 4 К3/4 К1/4 36 60 22,6 561
Э32Г18-23К-2 М27*1,5 М14*1,5
Э32Г18-24 108 30 15 132 10 К1 К3/8 32 120 13 М10 236 42 14 20 36 65 70 35 614 152
Э32Г18-24-2 М30*1,5 М16*1,5
Э32Г18-24К 6 К1 К3/8 58 86 33 630
Э32Г18-24К-2 М30*1,5 М16*1,5
Э32Г18-25 138 40 15 162 12 К1 1/4 К3/8 42 140 13 М10 290 58 20 22 37 68 86 45 691 182
Э32Г18-25-2 М39*1,5 М16*1,5
Э32Г18-25К 10 К1 1/4 К3/8 82 110 42,9 715
Э32Г18-25К-2 М39*1,5 М16*1,5
