Гидромоторы Г16

    Гидромоторы пластинчатые нерегулируемые двукратного действия с реверсивным направлением потока типа Г16-1...М предназначены для преобразования энергии давления потока рабочей жидкости в механическую энергию вращательного движения исполнительных органов станков и других машин

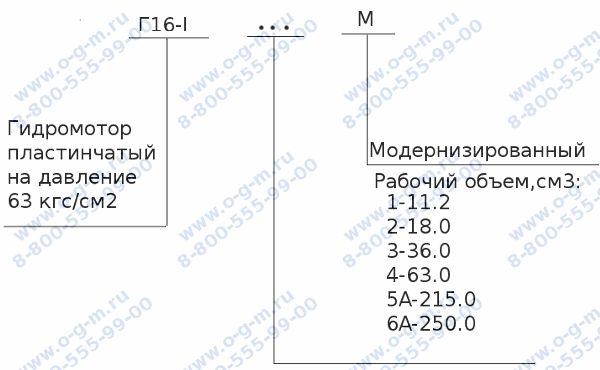

Структура условного обозначения.



Технические характеристики

Параметры Г16-11М Г16-12М Г16-13М Г16-14АМ Г16-15АМ Г16-16АМ
Рабочий V см3 11,2 18 36 63 125 250
Номинальный расход масла, л/мин 14 19,4 37,1 67,2 129 266,7
Давление на входе min, (МПа) 8 8 8 7 7 7

Частота вращения (об/мин)

номинальная

максимальная

минимальная

960

2500

150

960

2500

150

960

2200

150

960

1800

100

960

1800

100

960

1500

100

Эффективная мощность номинальная, кВт, не менее 0,6 1,2 2,4 4,9 9,8 19,7

КПД при номинальном режиме работы, не менее

объемный

полный

077

0,5

0,89

0,63

0,93

0,69

0,9

0,73

0,93

0,76

0,9

0,77

Уровень звука, дБ(А) 77 77 77 82 82 87
Масса 6,3 6,3 10 24 24
70

      При работе гидромоторов с частотой вращения больше номинальной перепад давления должен быть уменьшен с таким рассчетом, чтобы мощность не превышала номинальной.


Габаритные и присоединительные размеры



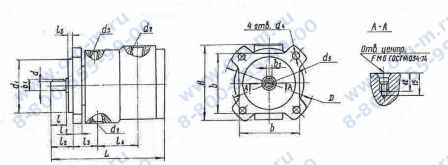

Чертёж гидромоторов Г16-11М, Г16-12М, Г16-13М

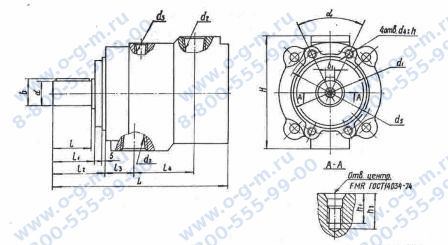

Чертёж гидромоторов Г16-14АМ, Г16-15АМ, Г16-16АМ

Габарит D d d1 d2 d3 d4 d5 H b b1 b2 L l l1 l2 l3 l4 l5
I 125 14h6 70h6 K1/2 K1/8 9 104 100 80 16.0 4h9 155 20 12 28 32 56 6
II 154 20h6 90h6 K3/4 K1/4 11 128 120 100 22.5 6h9 190 30 15 38 45 58 5

Габарит H d d1 d2 d3 d4 d5 b b1 a L l l1 l2 l3 l4 h h1 h2 R
III 160 30h6 90h6 K1 1/4 K1 1/4 m12 122 33 8h9 90 260 42 45 65 40 90 16 20 25 10
IV 235 50h6 150h6 K1 1/2 K3/8 M16 184 53.5 12h9 45 365 82 87 108 60 122 35 30 35 12

*По ГОСТ 6111-52


Монтаж и эксплуатация

      Гидромоторы могут быть установлены в любом положении: вертикальном, горизонтальном или наклонном. Вал гидромотора с валом исполнительного органа должен соединяться через эластичную муфту, зубчатую, цепную или ременную передачи.
      При установке гидромотора с приводом через эластичную муфту максимально допустимое радиальное смещение осей соединяемых валов - 0,1 мм, максимальный угол перекоса осей 1о. При установке гидромотора с приводом через зубчатую, ременную или цепную передачи радиальное усилие на выступающем конце вала не должно превышать величин, приведенных в технических данных.
      Допустимая продолжительность работы на максимальном давлении - 0,6 с с интервалом не менее 1 мин. Общая продолжительность работы на максимальном давлении - 5% от общего ресурса.
      Допустимая продолжительность работы гидромотора при максимальной частоте вращения - 3 мин с интервалом не менее 10 мин. Общая продолжительность работы при максимальной частоте вращения - 5% от общего ресурса.
      Дренажный трубопровод должен быть выведен выше вертикального габарита мотора и обеспечивать свободный без давления слив масла в бак.
      В качестве рабочей жидкости для гидромоторов следует применять минеральные масла вязкостью 17-214 сСт при температуре от 10 до 50оС. Чистота рабочей жидкости - не грубее 13-го класса по ГОСТ 17216-71. Для обеспечения класса чистоты рекомендуется применять фильтры с номинальной тонкостью фильтрации не менее 25 мкм.
     Рекомендуемые марки масел: турбинное Т22 по ГОСТ 32-74, турбинное Тп-22 по ГОСТ 9972-74, ВНИИ НП-403 по ГОСТ 16728-71.
     Гидромоторы предназначены для работы при температуре окружающей среды от 10 до 50о
