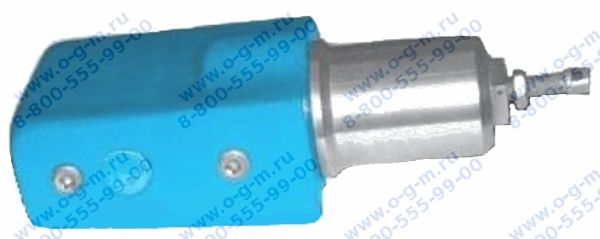

Гидроклапаны давления с обратным клапаном Г66-

 Гидроклапаны давления с обратным клапаном Г66- предназначены для использования в гидросистемах для пропускания потока рабочей жидкости при достижении заданной величины давления, определяемой настройкой пружины, в этом потоке или управляющем (дистанционное управление). При движении потока в противоположном направлении гидроклапаны обеспечивают его свободное пропускание. Клапаны работают на минеральных масла

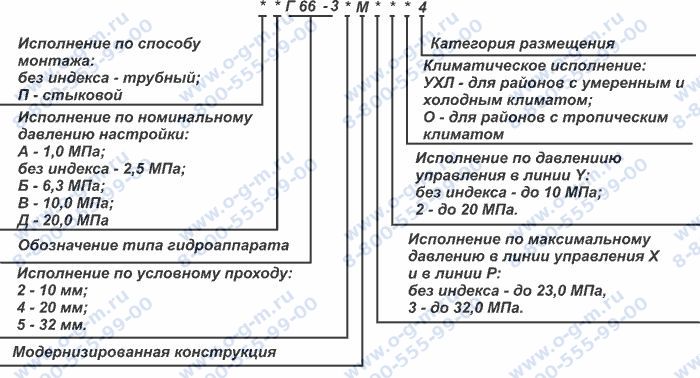

Структура условного обозначения

Технические характеристики

Наименование Усл.проход. Давл-е,мПа Расход л/мин Масса, кг.
АГ66-32М 10 1 32 2,4
Г66-32М 10 2,5 32 2,4
БГ66-32М 10 6,3 32 2,4
ВГ66-32М 10 10 32 3,5
ДГ66-32М 10 20 32 3,5
ПГ66-32М 10 2,5 32 2,6
ПАГ66-32М 10 1 32 26,
ПБГ66-32М 10 6,3 32 2,6
ПВГ66-32М 10 10 32 4
ПДГ66-32М 10 20 32 4

АГ 66-34М 20 1 125 4,9
Г 66-34М 20 2,5 125 4,9
БГ 66-34М 20 6,3 125 4,9
ВГ 66-34М 20 10 125 5,5
ДГ 66-34М 20 20 125 5,5
ПГ 66-34 20 2,5 125 4,5
ПАГ 66-34М 20 1 125 4,5
ПБГ 66-34М 20 6,3 125 4,5
ПВГ 66-34М 20 10 125 5
ПДГ 66-34М 20 20 125 5

АГ 66-35М 32 1 200 8
Г 66-35М 32 2,5 200 8
БГ 66-35М 32 6,3 200 8
ВГ 66-35М 32 10 200 8,5
ДГ 66-35М 32 20 200 8,5
ПГ 66-35М 32 2,5 200 8
ПАГ 66-35М 32 1 200 8
ПБГ 66-35М 32 6,3 200 8
ПВГ 66-35М 32 10 200 8,5
ПДГ 66-35М 32 20 200 8,5

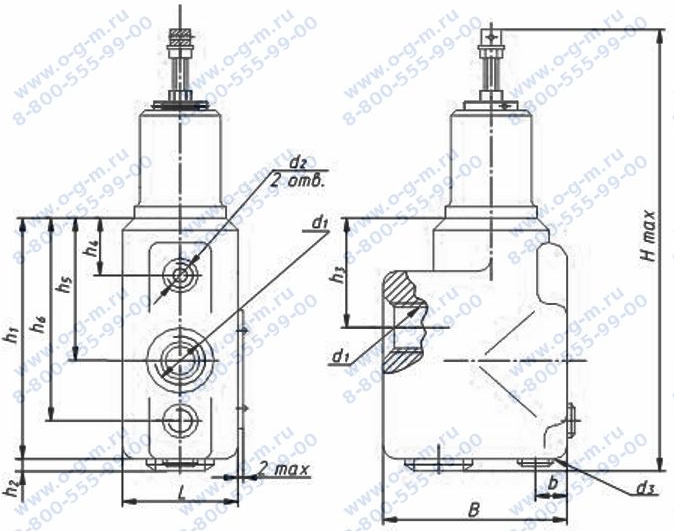

    Рис 1. Чертёж гидроклапана Г66 трубного исполнения

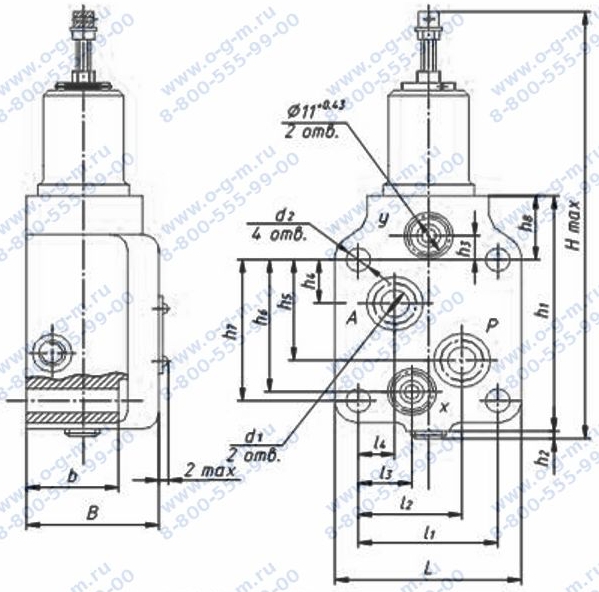

Рис 2. Чертёж гидроклапана Г66 стыкового исполнения


Габаритные и присоединительные размеры

Модель

гидроклапана.

АГ 66-32М Г 66-32М БГ 66-32М ВГ 66-32М ДГ 66-32М АГ 66-34М Г 66-34М БГ 66-34М ВГ 66-34М ДГ 66-34М АГ 66-35М Г 66-35М БГ 66-35М ВГ 66-35М ДГ 66-35М
H,max 210 231 253 271 293
L,±t2/2 56 56 65 65
B, h14 74 94 125
h1,±0.5 100 120 160
h2,max 2 3 3
h3,±0,3 44 47 58
h4,±0,3 27 31 32,5
h5,±0,3 64 75 101
h6,±0,6 84 100 133,5
b,±t2/2 14 18 23


Модель. ПАГ 66-32М ПГ 66-32М ПБГ 66-32М ПВГ 66-32М ПДГ 66-32М ПАГ 66-34М ПГ 66-34М ПБГ 66-34М ПВГ 66-34М ПДГ 66-34М ПАГ 66-35М ПГ 66-35М ПБГ 66-35М ПВГ 66-35М ПДГ 66-35М
H,max 210 230 252 270 292
L,h14 68 88 108
B,h14 75 91 108
h1,±0,7 100 120 160
h2,max 2 2 2
h3 ном. 13 12 10
пред. ±0,2 ±0,3 ±0,3
h4 ном. 13 20 26
пред. ±0,2 ±0,3 ±0,3
h5 ном. 28 43 70
пред. ±0,2 ±0,2 ±0,3
h6 ном. 43 61 93
пред. ±0,2 ±0,3 ±0,3
h7±0.2 41 63 96
h8 ном. 36 32 32
пред. ±0,2 ±0,3 ±0,3
l1,±0,2 50 67 80
l2 ном. 38 53,5 60
пред. ±0,2 ±0,2 ±0,3
l3 ном. 20 29,5 32
пред. ±0,2 ±0,2 ±0,3
l4 ном. 12 13,5 20
пред. ±0,2 ±0,3 ±0,3
b,±t2/2 49 55 64
d1,H14 10 18 25
d2,H14 11 13 17

Устройство и принцип работы

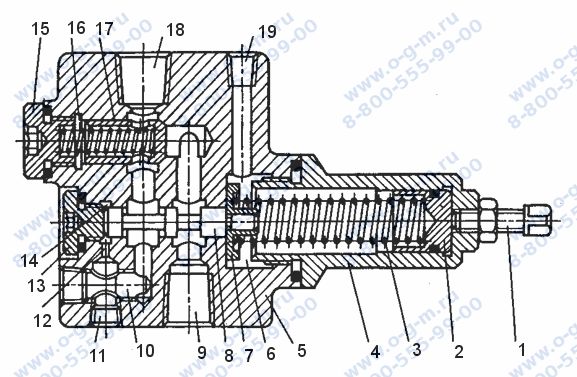

Рис. 1 Устройство гидроклапана
Гидроклапаны давления с обратным клапаном Г(ПГ)66 (напорные золотники с обратным клапаном) пропускают поток масла с заданным давлением в одном направлении и с минимальной потерей давления - в обратном. По конструкции и принципу действия аппараты подобны гидроклапанам давления Г54-2 и отличаются от них только наличием встроенного обратного клапана. Основными деталями аппарата (рисунок) являются: корпус 5, колпачок 4, золотник 8, обратный клапан 17, пружины 3 и 16, регулировочный винт 1, втулка 2, шайба 7 и пробки 13 и 15. Основные линии подключаются к отверстиям 9 и 18. Последнее через канал 10 и малое отверстие (демпфер) 12 соединяется с нижней торцовой полостью 14 золотника 8. Верхняя торцовая полость б через отверстие 19 соединена с дренажной линией. При подводе масла в отверстие 18 обратный клапан 17 закрыт, и аппарат работает подобно гидроклапану давления Г(ПГ)54-2, описанному выше. Обратный поток масла из отверстия 9 в отверстие 18 проходит с минимальной потерей давления через обратный клапан 17. Для обеспечения дистанционного управления следует резьбовое отверстие 10 перекрыть пробкой Kl/8 ОСТ2 С98-3-73, вывернутой из отверстия 11. Вместо пробки в указанное отверстие ставят штуцер для подключения линии управления. Различные исполнения аппарата по давлению отличаются размерами пружин 3 и диаметрами золотников; аппараты стыкового исполнения по присоединению отличаются лишь конструкцией корпуса.
