Гидроклапаны давления МКПВ

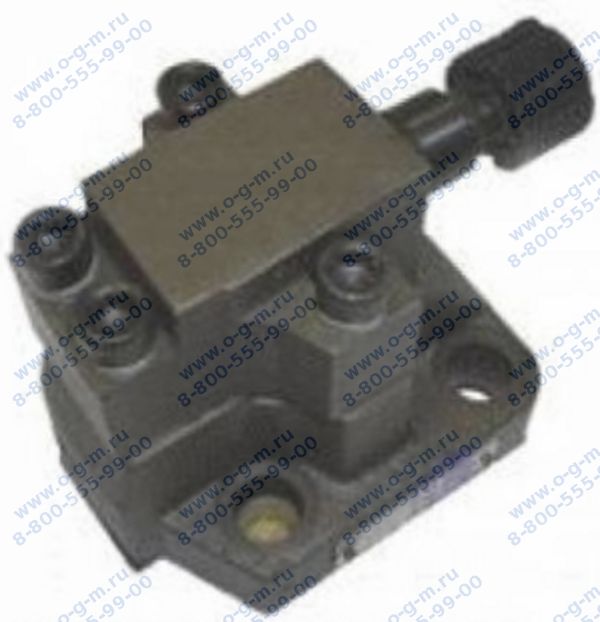

      Гидроклапаны предохранительные МКПВ 10/3 С, МКПВ 20/3 С, МКПВ 32/3 С стыкового монтажа применяются для предохранения гидросистем от перегрузки при повышении давления, поддержания установленной величины давления и дистанционной разгрузки гидравлических систем. Область применения: гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования.
      Предохранительные клапаны давления непрямого действия МКПВ существуют стыкового и трубного монтажа.

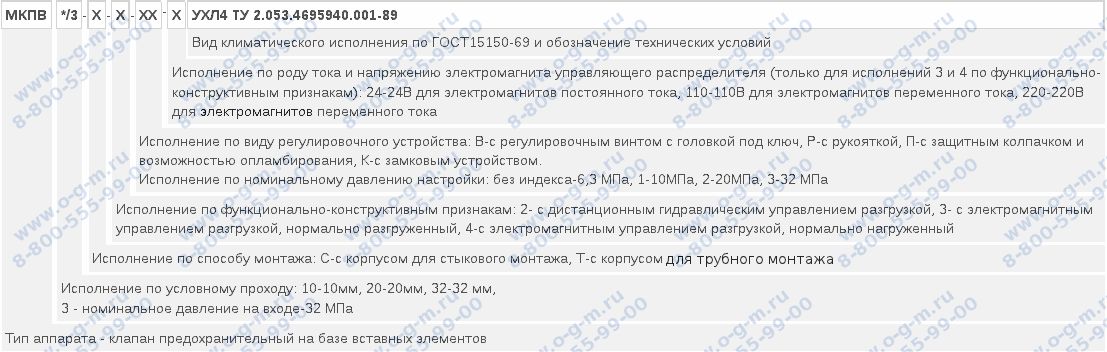

Структура условного обозначения:

Технические характеристики

Обозначение	Ду, мм	Номинальное давление настройки, МПа	Диапазон регулирования давления, МПа	Номинальный расход, л/мин	Вид управления разгрузкой	Масса, кг
Клапан МКПВ 10/3С2Р	10	6,3	0,3-0,7	80,0	Дистанционное гидравлическое управление нагрузкой.	3,45
Клапан МКПВ 10/3 С2Р1 (аналог 10-10-2-11)		10,0	0,5-12,5
Клапан МКПВ 10/3 С2Р2 (аналог 10-20-2-11)		20,0	2,0-25,0
Клапан МКПВ 10/3 С2Р3 (аналог 10-32-2-11)		32,0	5,0-35,0
Клапан МКПВ 20/3С2Р	20	6,3	0,3-0,7	160,0		4,15
Клапан МКПВ 20/3 С2Р1 (аналог 20-10-2-11)		10,0	0,5-12,5
Клапан МКПВ 20/3 С2Р2 (аналог 20-20-2-11)		20,0	2,0-25,0
Клапан МКПВ 20/3 С2Р3 (аналог 20-32-2-11)		32,0	5,0-35,0
Клапан МКПВ 32/3С2Р	32	6,3	0,3-0,7	320,0		5,95
Клапан МКПВ 32/3 С2Р1 (аналог 32-10-2-11)		10,0	0,5-12,5
Клапан МКПВ 32/3 С2Р2 (аналог 32-20-2-11)		20,0	2,0-25,0
Клапан МКПВ 32/3 С2Р3 (аналог 32-32-2-11)		32,0	5,0-35,0
Клапан МКПВ 10/3С3Р	10	6,3	0,3-0,7	80,0	Электромагнитное управление разгрузкой, нормально разгруженный.	3,45
Клапан МКПВ 10/3С3Р1 (аналог 10-10-2-133(-131,-132))		10,0	0,5-12,5
Клапан МКПВ 10/3С3Р2 (аналог 10-20-2-133(-131,-132))		20,0	2,0-25,0
Клапан МКПВ 10/3С3Р3 (аналог 10-32-2-133(-131,-132))		32,0	5,0-35,0
Клапан МКПВ 20/3С3Р	20	6,3	0,3-0,7	160,0		4,15
Клапан МКПВ 20/3С3Р1 (аналог 20-10-2-133(-131,-132))		10,0	0,5-12,5
Клапан МКПВ 20/3С3Р2 (аналог 20-20-2-133(-131,-132))		20,0	2,0-25,0
Клапан МКПВ 20/3С3Р3 (аналог 20-32-2-133(-131,-132))		32,0	5,0-35,0
Клапан МКПВ 32/3С3Р	32	6,3	0,3-0,7	320,0		5,95
Клапан МКПВ 32/3С3Р1 (аналог 32-10-2-133(-131,-132))		10,0	0,5-12,5
Клапан МКПВ 32/3С3Р2 (аналог 32-20-2-133(-131,-132))		20,0	2,0-25,0
Клапан МКПВ 32/3С3Р3 (аналог 32-32-2-133(-131,-132))		32,0	5,0-35,0
Клапан МКПВ 10/3С4Р	10	6,3	0,3-0,7	80,0	Электромагнитное управление разгрузкой, нормально нагруженный.	3,45
Клапан МКПВ 10/3С4Р1		10,0	0,5-12,5
Клапан МКПВ 10/3С4Р2		20,0	2,0-25,0
Клапан МКПВ 10/3С4Р3		32,0	5,0-35,0
Клапан МКПВ 20/3С4Р	20	6,3	0,3-0,7	160,0		4,15
Клапан МКПВ 20/3С4Р1		10,0	0,5-12,5
Клапан МКПВ 20/3С4Р2		20,0	2,0-25,0
Клапан МКПВ 20/3С4Р3		32,0	5,0-35,0
Клапан МКПВ 32/3С4Р	32	6,3	0,3-0,7	320,0		5,95
Клапан МКПВ 32/3С4Р1		10,0	0,5-12,5
Клапан МКПВ 32/3С4Р2		20,0	2,0-25,0
Клапан МКПВ 32/3С4Р3		32,0	5,0-35,0

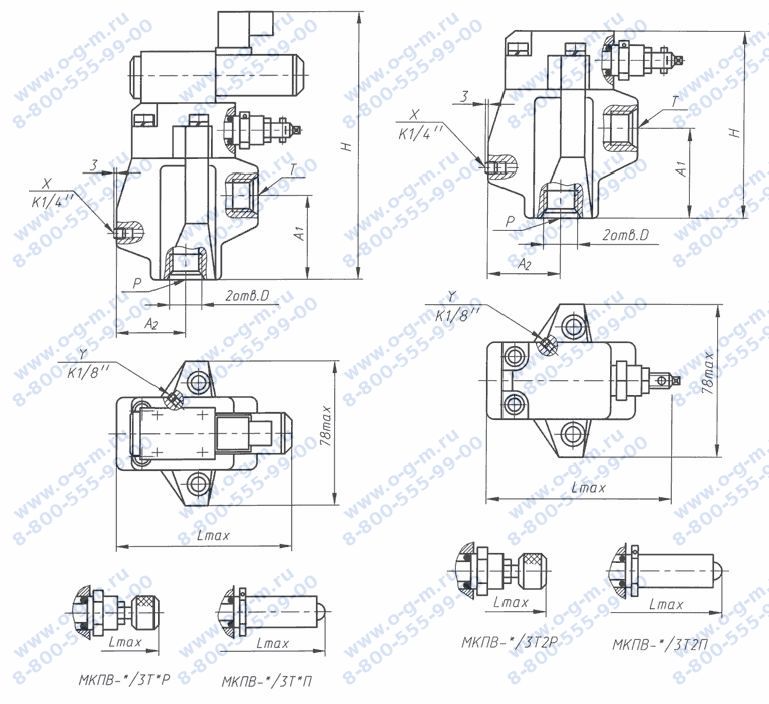

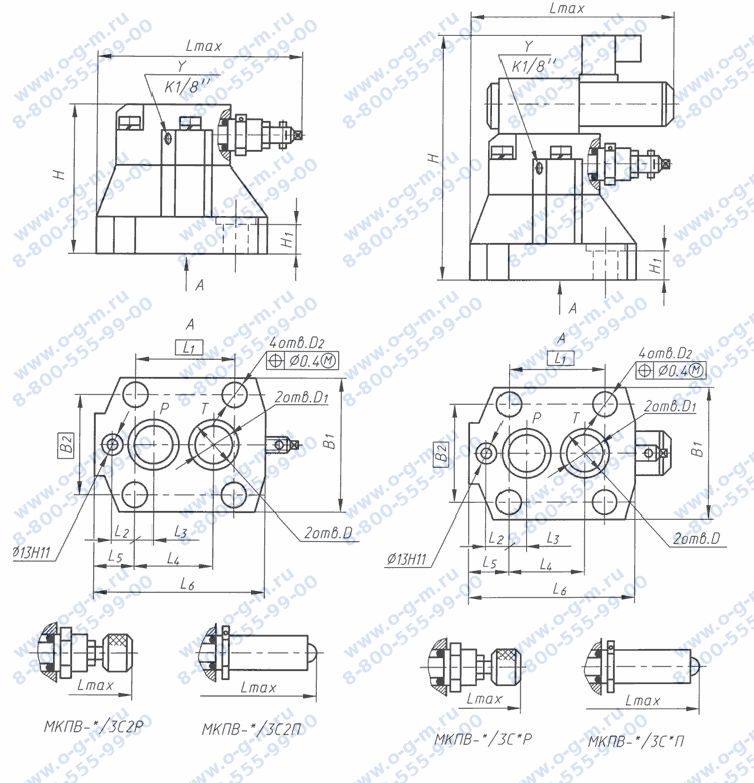

Чертежи предохранительных клапанов типа МКПВ

Номер схемы.	Обозначение клапана.	Условное обозначение	Функция клапана.
2	МКПВ-10/3 С2Р, МКПВ-10/3 С2Р1, МКПВ-10/3 С2Р2, МКПВ-10/3 С2Р3 МКПВ-20/3 С2Р, МКПВ-20/3 С2Р1, МКПВ-20/3 С2Р2, МКПВ-20/3 С2Р3 МКПВ-32/3 С2Р, МКПВ-32/3 С2Р1, МКПВ-32/3 С2Р2, МКПВ-32/3 С2Р3		Предохранение гидросистемы от перегрузок, поддержание настроенного давления и дистанционная разгрузка путём соединения отверстия Х со сливной линией.
3	МКПВ-10/3С3Р, МКПВ-10/3С3Р1, МКПВ-10/3С3Р2, МКПВ-10/3С3Р3 МКПВ-20/3С3Р, МКПВ-20/3С3Р1, МКПВ-20/3С3Р2, МКПВ-20/3С3Р3 МКПВ-32/3С3Р, МКПВ-32/3 С3Р1, МКПВ-32/3 С3Р2.24, МКПВ-32/3 С3Р3.110		Предохранение гидросистемы от перегрузок и поддержание настроенного давления при включённом электромагните пилота, разгрузка – при выключённом.
4	МКПВ-10/3С4Р, МКПВ-10/3 С4Р1, МКПВ-10/3 С4Р2, МКПВ-10/3С4Р3 МКПВ-20/3С4Р, МКПВ-20/3 С4Р1, МКПВ-20/3 С4Р2, МКПВ-20/3С4Р3 МКПВ-32/3С4Р, МКПВ-32/3С4Р1, МКПВ-32/3С4Р2, МКПВ-32/3С4Р1		Предохранение гидросистемы от перегрузок и поддержание настроенного давления при выключённом электромагните пилота, разгрузка – при включённом.

Устройство и принцип действия:

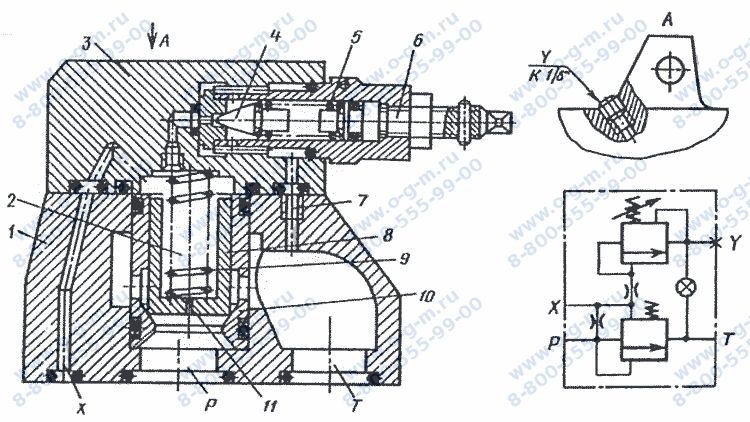

      Клапан МКПВ состоит из следующих основных деталей и узлов: корпуса 1, клапана 8, размещённого в гильзе 10, пружины 9 и вспомогательного клапана 3, а в исполнении с электроуправлением они дополнительно комплектуются электромагнитным пилотом 1РЕ6, устанавливаемым на клапане 3. Рабочая жидкость из напорной линии поступает к отверстию Р корпуса и отводится в сливную линию через отверстие Т. Отверстие Р через малое отверстие 11 в клапане 8 соединено с надклапанной полостью 2, откуда рабочая жидкость через клапан 3 может поступать в отверстие Т по каналу 7.

      Если давление в гидравлической системе не превышает давления настройки клапана 3 (регулируется винтом 6, сжимающим пружину 5), последний закрыт, давления в торцовых полостях клапана 8 одинаковые, и он прижат пружиной 9 к конусному седлу гильзы 10, разъединяя отверстия Р и Т. Когда сила от давления рабочей жидкости на конус 4 вспомогательного клапана превышает усилие его пружины, конус отходит от седла, и жидкость в небольшом количестве из отверстия Р через малое отверстие 11, вспомогательный клапан и канал 7 проходит в отверстие Т.
      Из-за падения давления в отверстии 11 давление в надклапанной полости 2 уменьшается, и клапан под действием давления в отверстии Р поднимается вверх, сжимая пружину 9 и соединяя отверстия Р и Т. Перемещение клапана вверх происходит до тех пор, пока сила от давления в отверстии Р не компенсирует силу от давления в полости 2 и силу пружины 9, после чего давление в отверстии Р (в напорной линии гидравлической системы) автоматически поддерживается постоянным в широком диапазоне расходов рабочей жидкости через клапан.
      В случае, если отверстие Х соединить с линией слива, давление в полости 2 упадёт, и клапан 8 под действием небольшого давления (приблизительно 0,3 МПа) в отверстии Р поднимется, сжимая сравнительно слабую пружину 9 и соединяя отверстия Р и Т (режим разгрузки). В гидроклапанах МКПВ с электроуправлением разгрузка производится при выключённом (нормально открытое исполнение) или включённом (нормально закрытое исполнение) электромагните пилота.
