База знаний ОГМ / Гидравлика

Гидроклапаны давления Г52-


      Гидроклапаны Г52- относятся к подгруппе регулирующих гидроклапанов давления. Регулирующие гидроклапаны давления, в свою очередь, могут быть предохранительными, редукционными, переливными. Также к этому типу относят клапаны разности и соотношения давлений.

      Предохранительный клапан давления поддерживает давление на входе на заданном уровне. Пока значения входного давления меньше уровня срабатывания, гидроклапан предохранительный пребывает в нормально-закрытом состоянии. Как только давление на входе достигает предельно-допустимого значения, происходит отпирание запорного элемента.

      Редукционный гидроклапан осуществляет поддержание выходного значения на заданном уровне. Клапан редукционный обладает переменным сопротивлением, которое в каждый момент времени пропорционально текущей разности давлений на входе и выходе устройства. Редукционный клапан может быть прямого действия, не требующим внешних источников питания, либо же управляться с помощью пневмо- или электроприводов. Редукционный клапан давления обычно используется в тех случаях, когда существует необходимость питания нескольких одновременно работающих потребителей с разным характером нагрузки от одного источника.

      Переливной гидроклапан является нормально открытым и осуществляет поддержание входного давления на заданном уровне.

      Клапаны разности и соотношения давлений поддерживают на заданном уровне разницу или соотношение давлений на входе и выходе клапана.

      Гидроклапаны давления типа Г52- предназначенные для разгрузки системы от давления. Гидроклапаны давления типа Г52- подразделяются на:
● Клапаны предохранительные Г52-1 с переливным золотником;
● Клапаны предохранительные Г52-2 непрямого действия.

Клапаны предохранительные Г52-1

      Клапаны предохранительные Г52-1 с переливным золотником предназначены для предохранения гидросистемы от перегрузки давлением и разгрузки от давления с помощью дистанционного управления. В настоящее время данные клапаны не выпускаются и заменяются гидроклапанами типа (П)(А,Б,В,Д)Г54-32(34,35). Клапаны Г52-1 работают на чистом минеральном масле вязкостью 18-60 мм²/сек при температуре масла до 50 °С. Рекомендуется применять масло индустриальное 20 или 30 (ГОСТ 1707-51).

Клапаны предохранительные Г52-1 подразделяются на:
● клапаны предохранительные Г52-1 с переливным золотником резьбового монтажа (Г52-12, Г52-13, Г52-14, Г52-16, Г52-17, Г52-19);
● клапаны предохранительные Г52-1 с переливным золотником стыкового монтажа (ПГ52-12, ПГ52-14, ПГ52-16).


Основные технические характеристики гидроклапанов Г52-1...

Параметр Типоразмер гидроклапана
Г52-12 ПГ52-12 Г52-13 Г52-14 ПГ52-14 Г52-16 ПГ52-16 Г52-17 Г52-19
Номинальный расход рабочей жидкости, л/мин 18 18 35 70 70 140 140 280 560
Наименьший рекомендуемый расход, л/мин 1 1 3 3 3 5 5 5 5
Номинальное давление, МПа 0,3-5,0 0,5-8,0
Давление разгрузки, МПа 0,08 0,02 0,3
Масса клапана, кг 2,4 2,6 4,4 4,9 8,0 8,2 8,0 20,7 39,2

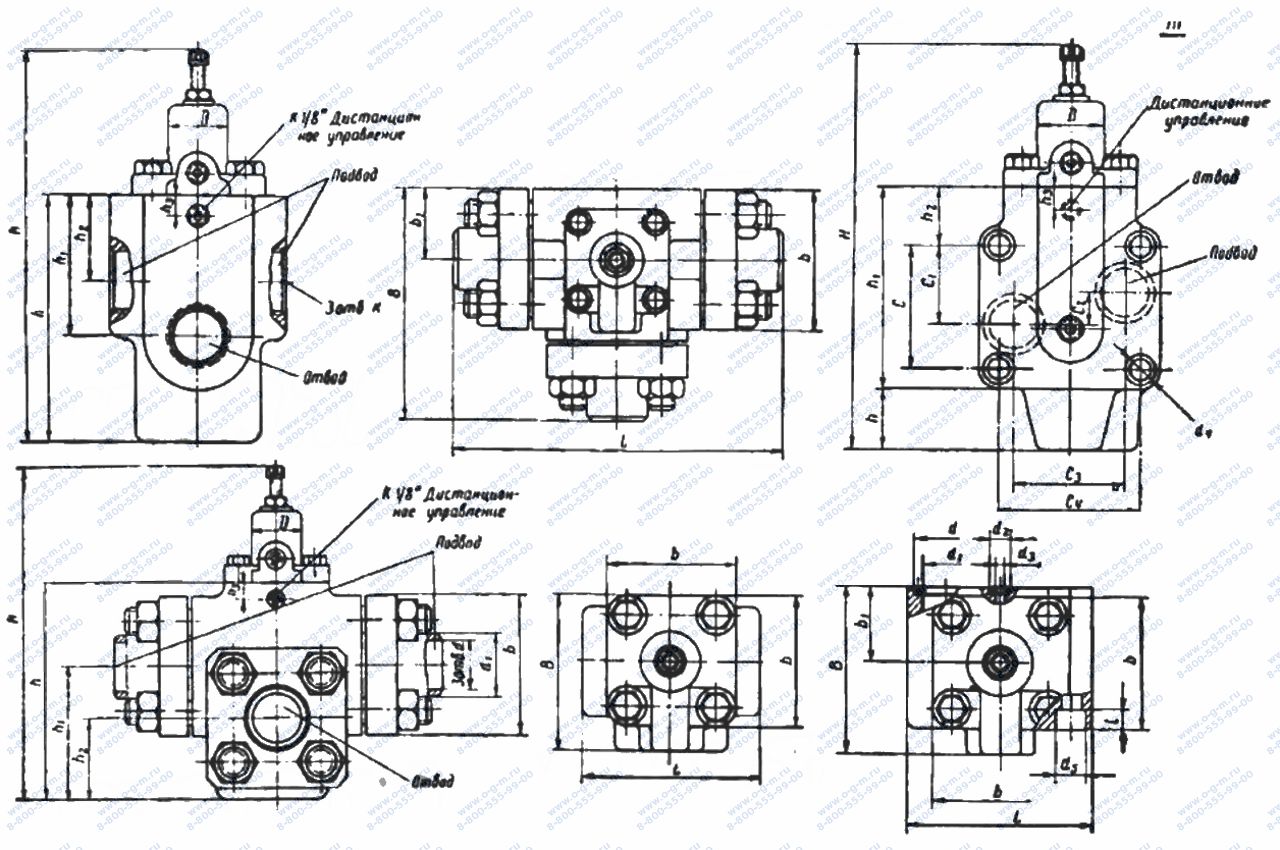

Чертеж гидроклапана давления Г52-1

Размеры, мм Типоразмер
Г52-12 ПГ52-12 Г52-13 Г52-14 ПГ52-14 Г52-16 ПГ52-16 Г52-17 ПГ52-19
H 170 170 195 195 195 244 244 255 305
B 55 60 76 76 75 95 100 182 231
L 60 70 80 80 90 110 108 254 340
h 80 10 106 106 10 155 36 166 216
h1 50 70 65 65 82 88 119 63 135
h2 35 22 42 42 22 54 36 101 83
h3 9 9 9 9 9 13 13 13 13
b 50 60 65 65 75 80 80 110 130
b1   - 30   - -
37.5   - 45 55 65
c   - 41   -   - 63   - 70   -   -
c1   - 28   -   - 43   - 43   -   -
c2   - 15   -   - 23   - 16   -   -
c3   - 26   -   - 40   - 66   -   -
c4   - 50   -   - 67 -
82   - -
D 30 30 38 38 38 38 38 38 38
d   - 16   -   - 30   - 35 40 63
d1   - 11   -   - 25   - 29 56 78
d2   - 10   -   - 10   - 10   -   -
d3   - 5   -   - 5   - 5   -   -
d4   - 9   -   - 11   - 13   - -
d5   - 12   - -
17 -
20   - -
I   - 8   - -
10 -
12   -   -
K K3/8   - K1/2 K3/4 -
K1 1/4 -
-
-

Клапаны предохранительные Г52-2

       Гидроклапаны предохранительные типа Г52-2 предназначены для поддержания в гидросистемах установленного давления, а так же предохранения от перезагрузок и разгрузок гидросистем от давления.

      Клапаны предохранительные Г52-2 подразделяются на:
● клапаны предохранительные Г52-2 стыкового монтажа (ПГ52-22, ПБГ52-22; ПГ52-24, ПАГ52-25);
● клапаны предохранительные Г52-2 трубного монтажа (Г52-22, АГ52-22; БГ52-23, Г52-24, АГ52-25);
● клапаны предохранительные Г52-2 фланцевого монтажа (Г52-26, АГ52-27; БГ52-26, Г52-27).

      Гидроклапаны предохранительные (A,Б)(П)Г52-22, (A,Б)(П)Г52-23, (A,Б)(П)Г52-24, (A,Б)(П)Г52-25 представляют собой элементы командно-регулирующей аппаратуры гидроприводов. Их назначение – ограничивать давление рабочей жидкости до заранее заданной величины, предохраняя системы от перегрузки и разрушения. Гидроклапаны имеют универсальное применение с возможностью их встраивания в гидравлические установки транспортных, подземных и других сооружений, а также в металлообрабатывающие машины.
       Клапаны (П)Г52-2... работают на чистом минеральном масле вязкостью 18-60 мм²/сек при температуре масла до 50 °С. Рекомендуется применять масло индустриальное 20 или 30 (ГОСТ 1707-51)

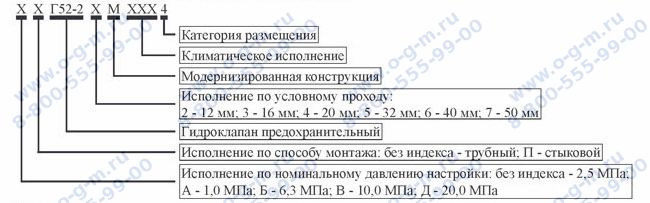

СУО гидроклапана предохранительного Г52-2


Основные технические характеристики гидроклапанов Г52-2...

Марка гидроклапана Условный проход Диапазон регулирования, МПа Номинальный расход, л/мин Присоединение
Клапан Г52-22 12 0,3...6,3 20 3/8
Клапан АГ 52-22 12 0,5...10,0 20 3/8
Клапан БГ52-22 12 1,0...20,0 20 3/8
Клапан ПГ52-22 12 0,3...6,3 20 стыковое
Клапан АПГ52-22 12 0,5...10,0 20 стыковое
Клапан БПГ52-22 12 1,0...20,0 20 стыковое
Клапан Г52-23 16 0,3...6,3 40 1/2
Клапан АГ52-23 16 0,5...10,0 40 1/2
Клапан БГ52-23 16 1,0...20,0 40 1/2
Клапан ПГ52-23 16 0,3...6,3 40 стыковое
Клапан АПГ52-23 16 0,5...10,0 40 стыковое
Клапан БПГ52-23 16 1,0...20,0 40 стыковое
Клапан Г52-24 20 0,3...6,3 80 3/4
Клапан АГ52-24 20 0,5...10,0 80 3/4
Клапан БГ52-24 20 1,0...20,0 80 3/4
Клапан ПГ52-24 20 0,3...6,3 80 стыковое
Клапан АПГ52-24 20 0,5...10,0 80 стыковое
Клапан БПГ52-24 20 1,0...20,0 80 стыковое
Клапан Г52-25 32 0,3...6,3 160 1 1/4
Клапан АГ52-25 32 0,5...10,0 160 1 1/4
Клапан БГ52-25 32 1,0...20,0 160 1 1/4
Клапан ПГ52-25 32 0,3...6,3 160 стыковое
Клапан АПГ52-25 32 0,5...10,0 160 стыковое
Клапан БПГ52-25 32 1,0...20,0 160 стыковое

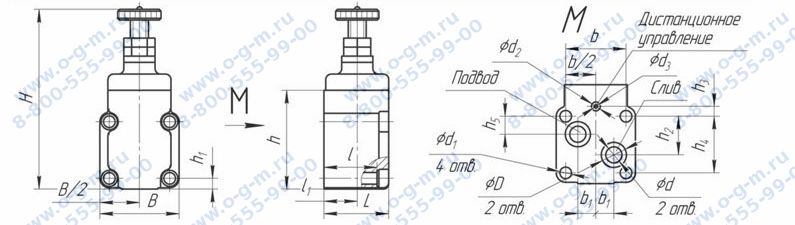

Чертёж  гидроклапана предохранительного типа ПГ52-2 стыкового монтажа


Технические характеристики гидроклапана предохранительного стыкового монтажа.

Модель гидроклапана L l l1 B b H h h1 h2 h3 h4 h5 b1 D d d1 d2 d3

ПГ52-22

ПАГ52-22

ПБГ52-22

61 50 32 68 50 180 85 18 28 13 41 13 13 16 10 11 10 4

ПГ52-24

ПАГ52-24

ПБГ52-24

71 59 37 88 67 200 104 12 43 11 63 20 20 28 18 13 10 4

ПГ52-25

ПАГ52-25

ПБГ52-25

83 67 43 106 80 240 144 28 70 10 96 22 22 35 28 17 10 4

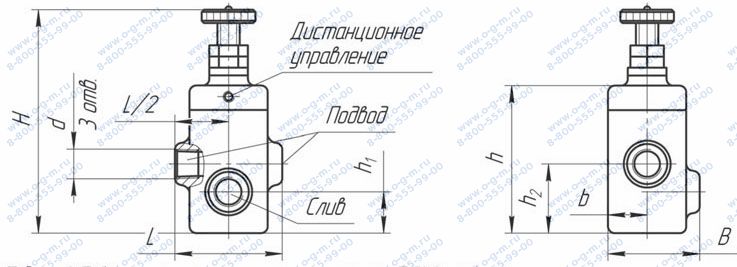

Чертёж  гидроклапана предохранительного типа Г52-2 трубного монтажа

Технические характеристики гидроклапана предохранительного трубного монтажа.

Модель гидроклапана dпо ГОСТ 6111-52 L B b H h h1 h2

Г52-22

АГ52-22

БГ52-22

К1 3/8 64 66 29 180 113 31 49

Г52-2

АГ52-23

БГ52-23

К1 1/2 96 82 34 200 132 37 62

Г52-24

АГ52-24

БГ52-24

К1 1/4

Г52-25

АГ52-25

БГ52-25

К1 3/4 120 100 40 240 172 47 91

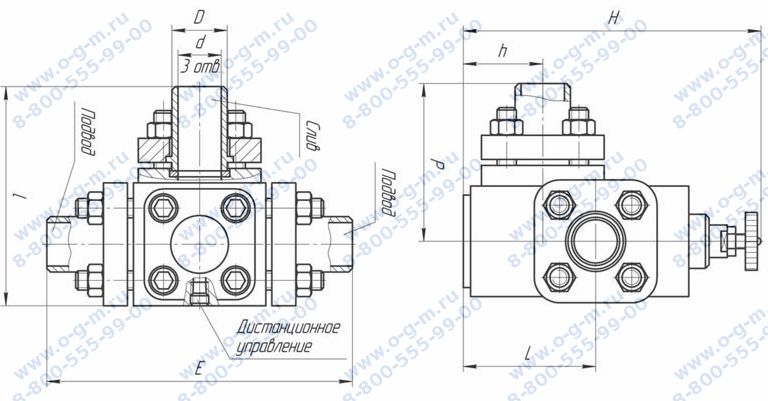

Чертёж  гидроклапана предохранительного типа Г52-2 фланцевого


Технические характеристики гидроклапана предохранительного фланцевого монтажа.

Модель

гидроклапана

D d H E I L h P

Г52-26

АГ 52-26

БГ 52-26

51 38 276 254 182 110 66 127

Г 52-27

Аг 52-27

БГ 52-27

78 63 316 332 236 140 83 166
