Гидроцилиндры ЦГВ

      Гидроцилиндры вращающиеся предназначены для установки в металлорежущих станках в качестве привода для механизированных патронов. Для предотвращения падения давления в полостях цилиндра при внезапном падении давления в подводящей системе или при обрыве подводящих шлангов, в гидроцилиндр встроены управляемые гидравлические клапаны, автоматически отключающие полости цилиндра от подводящей системы и обеспечивающие поддержание силы зажима детали в патроне до остановки вращения шпинделя станка. Для установки гидроцилиндра на станках-автоматах, содержащих гидрораспределитель с электрическим управлением, предусмотрена установка индукционных выключателей контроля рабочего хода штока при зажиме и разжиме заготовки.

Технические характеристики.

Наименование параметров. ЦГВ-125 ЦГВ-150 ЦГВ-200
Номинальное рабочее давление, Мпа 4 4 4
Номинальная частота вращения, мин-1 4500 4500 3000
Тяговое усилие при номинальном рабочем давлении, даН 4000 5000 10500
Давление страгивания, Мпа 0,37 0,35 0,30
Суммарная утечка, дм3/мин 0,72 1,38 1,98
Время падения силы зажима до 50% при аварийном падении давления в напорной линии до 0 Мпа, сек, не менее 20 20 20
Время перемещения на величину полного хода при подаче 20 дм3/мин, секПАаметров, не более 2 2 3
Ход поршня, мм 32 40 50
Дисбаланс, г· см 60 80 100
Масса, кг 17 20 46

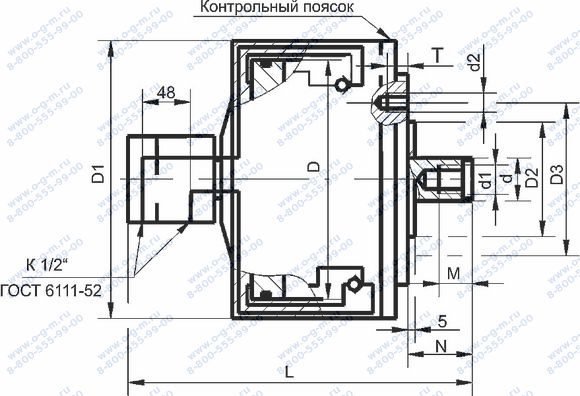

 Чертёж гидроцилиндра ЦГВ

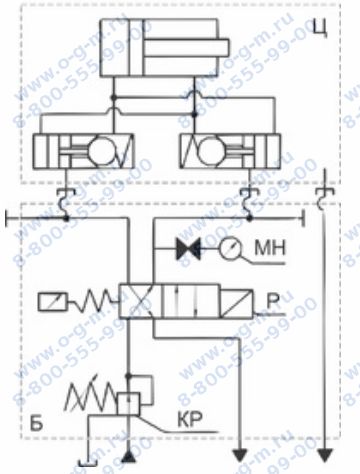

 Рекомендуемая схема подключения

Ц - гидроцилиндр; МН - манометр
Б - блок управления; КР - регулятор давления
Р - гидрораспределитель



Модель. Размеры,мм.
D D1 D2 D3 d d1 d2 N M T L
ЦГВ-125 125 165 80h6 105 32 М24 6*М12 82 55 26 375
ЦГВ-150 150 182 125h6 145 40 М24 4*М16 47 70 28 330
ЦГВ-200 200 240 125h6 170 50 М36 6*М16 108 80 28   -
