Блоки дроссельные БДИ


Блоки дроссельные БДИ  Фото: ОГМ
      Блоки БДИ используются в централизованных смазочных системах для отвода от напорной линии, регулирования и визуального контроля расхода смазочного материала (минеральных масел), подаваемого к трущимся поверхностям машин.
      Кинематическая вязкость подаваемого смазочного материала от 17 до 400 мм²/с (сСт) при температуре от 0°С до +50°С. Окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов, паров в концентрациях, разрушающих металлы и изоляцию. Температура окружающей среды от 0°С до +40°С, относительная влажность воздуха 80% при температуре +25°С.
      Конструктивно, блоки дроссельные БДИ представляют собой несколько модульных одноотводных секций, соединенных шпилькой. Модульные секции содержат устройство для плавной регулировки и указатель расхода. Расход смазочного материала оценивается по положению поплавка. Регулирование расхода осуществляется поворотом трубки.
      Климатическое исполнение и категория размещения - для умеренного климата (УХЛ4) и тропического (О4.1).

Технические характеристики блоков смазочных БДИ.

Параметр Норма для исполнения
БДИ2 БДИ2-1 БДИ4 БДИ4-1 БДИ6 БДИ6-1
Номинальный расход в отводе, л/мин 0,63±0,06
Наименьший расход в отводе, л/мин 0,035
Диапазон расходов, л/мин 0,063...0,63
Номинальное давление перед блоком, МПа 1,6
Число отводов 2 2 4 4 6 6
Число подводов 2 1 2 1 2 1
Масса блока сухая, кг 0,25 0,25 0,45 0,45 0,65 0,65

Основные размеры  блоков БДИ.


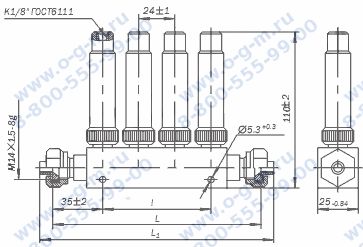

Чертеж блока БДИ

Наименование Размеры, мм
L, не более l ± 0,4 L1, не более
Блок дроссельный БДИ-2 (БДИ2-1) 100 25 120
Блок дроссельный БДИ-4 (БДИ4-1) 150 75 170
Блок дроссельный БДИ-6 (БДИ6-1) 200 125 220


      Пример условного обозначения блока с четырьмя отводами и двумя подводами, предназначенного для работы:
● в умеренном климате: Блок дроссельный БДИ4 УХЛ4;
● в тропическом климате: Блок дроссельный БДИ-4 О4.1;
● с двумя отводами и одним подводом: Блок дроссельный БДИ2-1 О4.1.

Статья подготовлена: Дыркач Игорь / O-G-M.ru

Автор: Дыркач Игорь
Для веб-сайта O-G-M.ru
