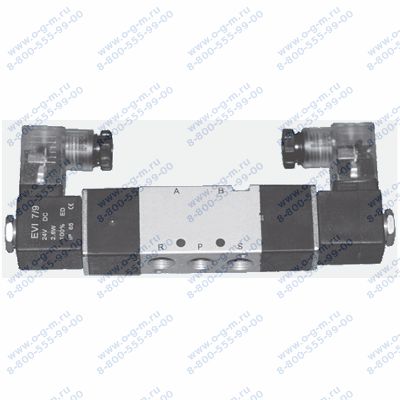

Пневмораспределитель A3-520-441-х25

    Пневмораспределитель A3-520-441-х25

    • Заявка в полминуты
    • Доставка по России
    • Один год гарантии
    Рейтинг: 0 (голосов: 0)

    Артикул: 8500

    Звоните
    Срок поставки товара: 20.03.2017
    Наличие: Ожидается
    В корзину
    Заявка в 1 клик

    Характеристика продукта

    1. Количество пневмолиний: 5
    2. Условный проход, мм: 0
    3. Номинальное давление, МПа: 0
    4. Вид присоединения: Резьбовое
    5. Мощность катушки: 4
    6. Рабочая температура, гр: 50
    7. Номинальный расход: 1.68
    8. Перепад давлений при пропускной способности 0,032 м3/мин: 40
    Вид исполнения для монтажа G1/4"
    L, мм G1/4"
    • информация
    • комментарии специалистов (0)
    • документация и рекламные буклеты

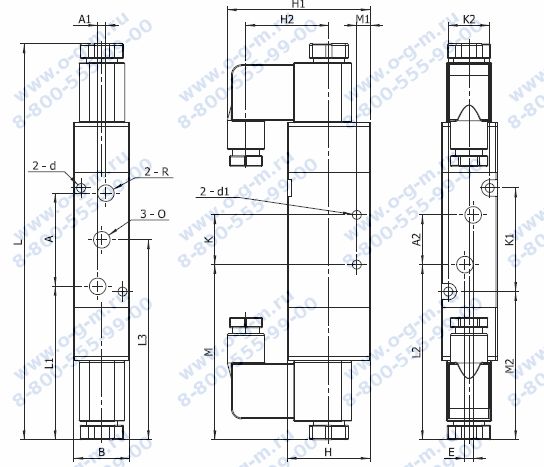

     Чертеж пневмораспределителя A3-520-441-х25
    Таблица размеров
    L,мм
    L1,ммL2,ммМ,мм
    М1,мм
    М2,мм
    А,мм
    Е,мм
    ОR
    L3,мм
    134,517.529286,515454G1/4"G1/4"  40
    К,мм
    К1,ммК2,мм
    В,ммН,ммН1,мм
    Н2,мм
    d,мм
     d1,ммA2,мм-
    24 502027406940Ø3,4 Ø3,422-

    Характеристики

    1. Количество пневмолиний: 5
    2. Условный проход, мм: 0
    3. Номинальное давление, МПа: 0
    4. Вид присоединения: Резьбовое
    5. Мощность катушки: 4
    6. Рабочая температура, гр: 50
    7. Номинальный расход: 1.68
    8. Перепад давлений при пропускной способности 0,032 м3/мин: 40
    Вид исполнения для монтажа G1/4"
    L, мм G1/4"
