Патрон токарный BISON 3-х кул., с пневмоцилиндром 2500-500-230

    Патрон токарный BISON 3-х кул., с пневмоцилиндром 2500-500-230

    • Заявка в полминуты
    • Доставка по России
    • Один год гарантии
    Рейтинг: 0 (голосов: 0)

    Артикул: 3186

    Цена: 636 660 р.
    Наличие: Ожидается
    В корзину
    Заявка в 1 клик

    Характеристика продукта

    1. Производитель: BISON-BIAL
    2. Используемый привод: механизированный привод
    3. Диаметр патрона, мм: 500
    4. Тип посадки: Цилиндрическая посадка
    5. Количество кулачков: 3
    7. D1, мм: 570
    8. D2, мм: 500
    D3, мм 474
    D4, мм 415
    L1, мм 277
    Максимальная частота вращения, об/мин 1000
    Момент инерции, кг*м2 16,8
    Зажимный ход кулачков, мм 8,6
    Быстрый ход кулачков, мм 16,8
    Минимальное рабочее давление, МПа 0,2
    Максимальное рабочее давление, МПа 0,8
    Масса, кг 340.6
    • информация
    • комментарии специалистов (0)
    • документация и рекламные буклеты

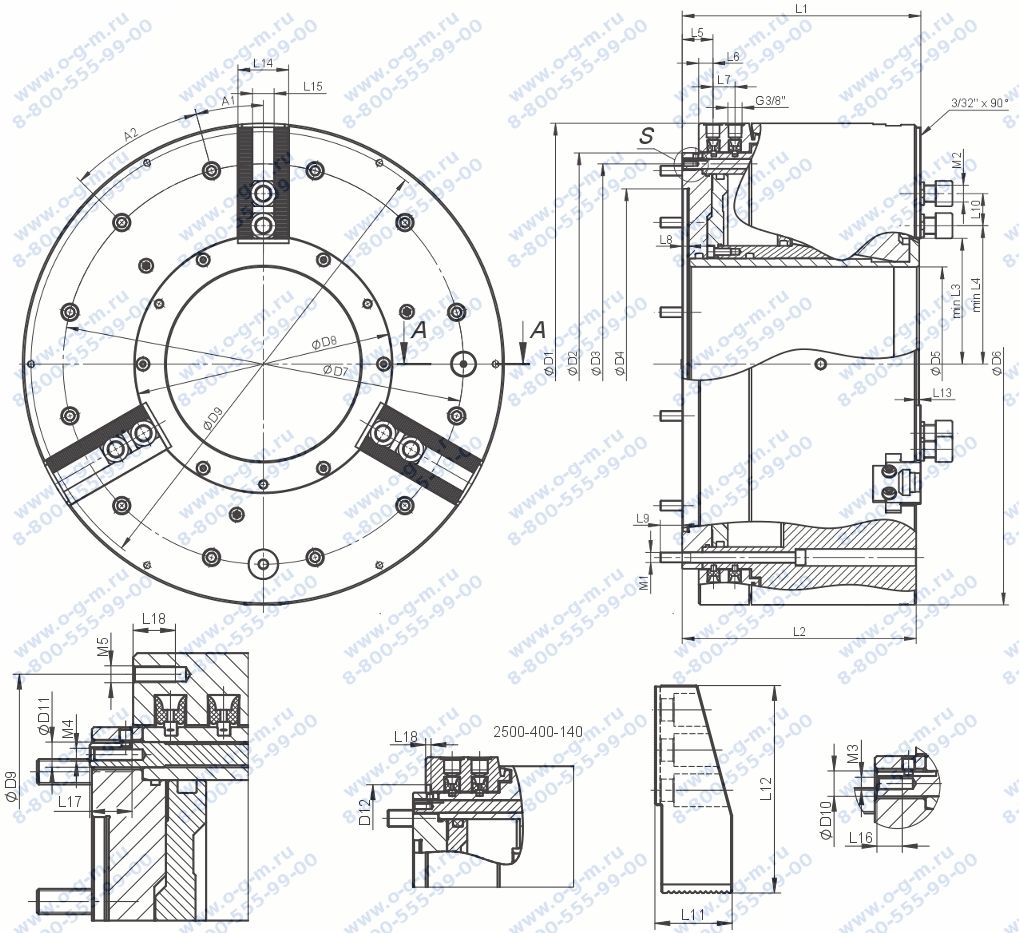

     Чертеж патрона токарного BISON 3-х кул., с пневмоцилиндром 2500-500-230
    Таблица размеров
    D5
    D6
    D7
    D8D9D10D11
    D12
     L1L2
     L3L4
     L5 L6 L7L8
     L9L10
    230570474308550 12 12 -282,2
     277149
     16436,5
     17 26 8 2636
     L11 L12L13 L14 L15 L16L17
     L18 L19 A1 A2 A3 M1M2 M3 M4M5

     73 1963,6
    60
    25,5
     12
    20
     20 -
    15°
     30°- 12xM12 M20 M6 M6
    6xM8


    Характеристики

    1. Производитель: BISON-BIAL
    2. Используемый привод: механизированный привод
    3. Диаметр патрона, мм: 500
    4. Тип посадки: Цилиндрическая посадка
    5. Количество кулачков: 3
    7. D1, мм: 570
    8. D2, мм: 500
    D3, мм 474
    D4, мм 415
    L1, мм 277
    Максимальная частота вращения, об/мин 1000
    Момент инерции, кг*м2 16,8
    Зажимный ход кулачков, мм 8,6
    Быстрый ход кулачков, мм 16,8
    Минимальное рабочее давление, МПа 0,2
    Максимальное рабочее давление, МПа 0,8
    Масса, кг 340.6
