ЭТМ 114-А3 (бесконтактная, шпонка) Х

    ЭТМ 114-А3 (бесконтактная, шпонка) Х

    • Заявка в полминуты
    • Доставка по России
    • Один год гарантии
    Рейтинг: 0 (голосов: 0)

    Артикул: 1748

    Цена: 9 520 р.
    Срок поставки товара: 5-7 дней
    Наличие: Ожидается
    В корзину
    Заявка в 1 клик

    Характеристика продукта

    1. Габарит муфты: 11
    2. Исполнение: бесконтактная
    3. Типоразмер посадочного отверстия: 3
    4. Тип посадочного отверстия: Шпонка
    5. Диаметр муфты D, мм: 150
    6. Высота муфты L, мм: 80
    7. Номинальное напряжение, В: 24
    8. Размер посадочного отверстия, мм: 35х10
    Предельное отклонение по ГОСТ 23360-78 38,3
    Номинальный передаваемый момент, Нм 250
    Рабочая среда масляная
    D1, мм 150
    D2, мм 67
    D3, мм 140
    D4, мм 90
    D5, мм 140
    D6, мм 120
    l, мм 23,5
    l1, мм 4
    l2, мм 32
    l3, мм 11,0
    l4, мм 4,5
    l5, мм 56
    d1, мм 0,4
    d1*, мм 0,4
    fход, мм 3,5
    d, мм 4
    d2, мм н6
    h1, мм 9
    b2, мм 16
    n, мм 8
    nД**, мм 5/6
    h, мм 5,5
    Масса, кг 6
    • информация
    • комментарии специалистов (0)
    • документация и рекламные буклеты

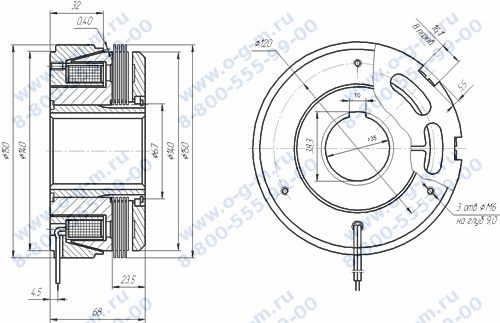

     Чертёж муфты ЭТМ 114-А3
    Чертёж муфты ЭТМ 114-А3

    Характеристики

    1. Габарит муфты: 11
    2. Исполнение: бесконтактная
    3. Типоразмер посадочного отверстия: 3
    4. Тип посадочного отверстия: Шпонка
    5. Диаметр муфты D, мм: 150
    6. Высота муфты L, мм: 80
    7. Номинальное напряжение, В: 24
    8. Размер посадочного отверстия, мм: 35х10
    Предельное отклонение по ГОСТ 23360-78 38,3
    Номинальный передаваемый момент, Нм 250
    Рабочая среда масляная
    D1, мм 150
    D2, мм 67
    D3, мм 140
    D4, мм 90
    D5, мм 140
    D6, мм 120
    l, мм 23,5
    l1, мм 4
    l2, мм 32
    l3, мм 11,0
    l4, мм 4,5
    l5, мм 56
    d1, мм 0,4
    d1*, мм 0,4
    fход, мм 3,5
    d, мм 4
    d2, мм н6
    h1, мм 9
    b2, мм 16
    n, мм 8
    nД**, мм 5/6
    h, мм 5,5
    Масса, кг 6
