ЭТМ 104-3А (бесконтактная, шпонка)

    ЭТМ 104-3А (бесконтактная, шпонка)

    • Заявка в полминуты
    • Доставка по России
    • Один год гарантии
    Рейтинг: 0 (голосов: 0)

    Артикул: 1651

    Цена: 8 400 р.
    Срок поставки товара: 5-7 дней
    Наличие: Ожидается
    В корзину
    Заявка в 1 клик

    Характеристика продукта

    1. Габарит муфты: 10
    2. Исполнение: бесконтактная
    3. Типоразмер посадочного отверстия: 3
    4. Тип посадочного отверстия: Шпонка
    5. Диаметр муфты D, мм: 135
    6. Высота муфты L, мм: 60
    7. Номинальное напряжение, В: 24
    8. Размер посадочного отверстия, мм: 30х8
    Предельное отклонение по ГОСТ 23360-78 32,6
    Номинальный передаваемый момент, Нм 160
    Рабочая среда масляная
    D1, мм 135
    D2, мм 57
    D3, мм 125
    D4, мм 78,2
    D5, мм 125
    D6, мм 110
    l, мм 22
    l1, мм 3
    l2, мм 26
    l3, мм 11,0
    l4, мм 4
    l5, мм 48
    d1, мм 0,4
    d1*, мм 0,4
    fход, мм 3,2
    d, мм 4
    d2, мм н6
    h1, мм 6,5
    b2, мм 16
    n, мм 6
    nД**, мм 5/6
    h, мм 5,5
    Масса, кг 4
    • информация
    • комментарии специалистов (0)
    • документация и рекламные буклеты

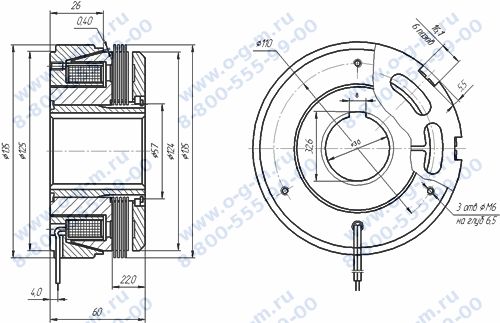

     Чертёж муфты ЭТМ 104-3А
    Чертёж муфты ЭТМ 104-3А

    Характеристики

    1. Габарит муфты: 10
    2. Исполнение: бесконтактная
    3. Типоразмер посадочного отверстия: 3
    4. Тип посадочного отверстия: Шпонка
    5. Диаметр муфты D, мм: 135
    6. Высота муфты L, мм: 60
    7. Номинальное напряжение, В: 24
    8. Размер посадочного отверстия, мм: 30х8
    Предельное отклонение по ГОСТ 23360-78 32,6
    Номинальный передаваемый момент, Нм 160
    Рабочая среда масляная
    D1, мм 135
    D2, мм 57
    D3, мм 125
    D4, мм 78,2
    D5, мм 125
    D6, мм 110
    l, мм 22
    l1, мм 3
    l2, мм 26
    l3, мм 11,0
    l4, мм 4
    l5, мм 48
    d1, мм 0,4
    d1*, мм 0,4
    fход, мм 3,2
    d, мм 4
    d2, мм н6
    h1, мм 6,5
    b2, мм 16
    n, мм 6
    nД**, мм 5/6
    h, мм 5,5
    Масса, кг 4
