ЭТМ 094-А2 (бесконтактная, шпонка) Х

    ЭТМ 094-А2 (бесконтактная, шпонка) Х

    • Заявка в полминуты
    • Доставка по России
    • Один год гарантии
    Рейтинг: 0 (голосов: 0)

    Артикул: 1557

    Цена: 7 280 р.
    Срок поставки товара: 5-7 дней
    Наличие: Ожидается
    В корзину
    Заявка в 1 клик

    Характеристика продукта

    1. Габарит муфты: 09
    2. Исполнение: бесконтактная
    3. Типоразмер посадочного отверстия: 2
    4. Тип посадочного отверстия: Шпонка
    5. Диаметр муфты D, мм: 120
    6. Высота муфты L, мм: 60
    7. Номинальное напряжение, В: 24
    8. Размер посадочного отверстия, мм: 30х8
    Предельное отклонение по ГОСТ 23360-78 33,3
    Номинальный передаваемый момент, Нм 100
    Рабочая среда масляная
    D1, мм 120
    D2, мм 51
    D3, мм 110
    D4, мм 69
    D5, мм 110
    D6, мм 100
    l, мм 18,5
    l1, мм 3
    l2, мм 26
    l3, мм 9,0
    l4, мм 4
    l5, мм 45
    d1, мм 0,3
    d1*, мм 0,35
    fход, мм 2,3
    d, мм 4
    d2, мм н5
    h1, мм 6
    b2, мм 16
    n, мм 6
    nД**, мм 4/5
    h, мм 5,5
    Масса, кг 3
    • информация
    • комментарии специалистов (0)
    • документация и рекламные буклеты

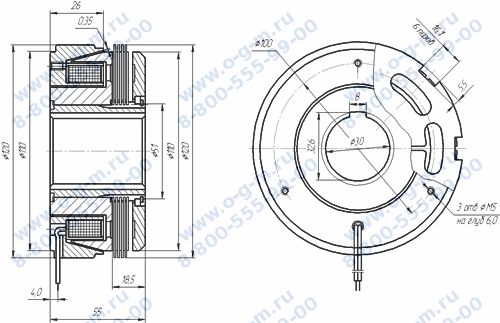

     Чертёж муфты ЭТМ 094-А2
    Чертёж муфты ЭТМ 094-А2

    Характеристики

    1. Габарит муфты: 09
    2. Исполнение: бесконтактная
    3. Типоразмер посадочного отверстия: 2
    4. Тип посадочного отверстия: Шпонка
    5. Диаметр муфты D, мм: 120
    6. Высота муфты L, мм: 60
    7. Номинальное напряжение, В: 24
    8. Размер посадочного отверстия, мм: 30х8
    Предельное отклонение по ГОСТ 23360-78 33,3
    Номинальный передаваемый момент, Нм 100
    Рабочая среда масляная
    D1, мм 120
    D2, мм 51
    D3, мм 110
    D4, мм 69
    D5, мм 110
    D6, мм 100
    l, мм 18,5
    l1, мм 3
    l2, мм 26
    l3, мм 9,0
    l4, мм 4
    l5, мм 45
    d1, мм 0,3
    d1*, мм 0,35
    fход, мм 2,3
    d, мм 4
    d2, мм н5
    h1, мм 6
    b2, мм 16
    n, мм 6
    nД**, мм 4/5
    h, мм 5,5
    Масса, кг 3
