ЭТМ 084-3А (бесконтактная, шпонка)

    ЭТМ 084-3А (бесконтактная, шпонка)

    • Заявка в полминуты
    • Доставка по России
    • Один год гарантии
    Рейтинг: 0 (голосов: 0)

    Артикул: 1461

    Цена: 6 160 р.
    Срок поставки товара: 5-7 дней
    Наличие: Ожидается
    В корзину
    Заявка в 1 клик

    Характеристика продукта

    1. Габарит муфты: 08
    2. Исполнение: бесконтактная
    3. Типоразмер посадочного отверстия: 3
    4. Тип посадочного отверстия: Шпонка
    5. Диаметр муфты D, мм: 110
    6. Высота муфты L, мм: 49
    7. Номинальное напряжение, В: 24
    8. Размер посадочного отверстия, мм: 22х6
    Предельное отклонение по ГОСТ 23360-78 24,3
    Номинальный передаваемый момент, Нм 63
    Рабочая среда масляная
    D1, мм 110
    D2, мм 46
    D3, мм 100
    D4, мм 61,4
    D5, мм 100
    D6, мм 90
    l, мм 17
    l1, мм 3
    l2, мм 24
    l3, мм 7,2
    l4, мм 5
    l5, мм 38
    d1, мм 0,3
    d1*, мм 0,35
    fход, мм 2,1
    d, мм 4
    d2, мм н5
    h1, мм 7
    b2, мм 12
    n, мм 6
    nД**, мм 4/5
    h, мм 5,5
    Масса, кг 2
    • информация
    • комментарии специалистов (0)
    • документация и рекламные буклеты

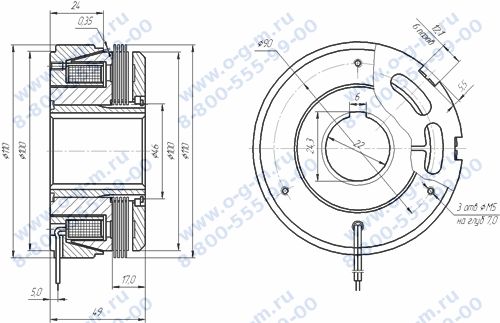

     Чертёж муфты ЭТМ 084-3А
    Чертёж муфты ЭТМ 084-3А

    Характеристики

    1. Габарит муфты: 08
    2. Исполнение: бесконтактная
    3. Типоразмер посадочного отверстия: 3
    4. Тип посадочного отверстия: Шпонка
    5. Диаметр муфты D, мм: 110
    6. Высота муфты L, мм: 49
    7. Номинальное напряжение, В: 24
    8. Размер посадочного отверстия, мм: 22х6
    Предельное отклонение по ГОСТ 23360-78 24,3
    Номинальный передаваемый момент, Нм 63
    Рабочая среда масляная
    D1, мм 110
    D2, мм 46
    D3, мм 100
    D4, мм 61,4
    D5, мм 100
    D6, мм 90
    l, мм 17
    l1, мм 3
    l2, мм 24
    l3, мм 7,2
    l4, мм 5
    l5, мм 38
    d1, мм 0,3
    d1*, мм 0,35
    fход, мм 2,1
    d, мм 4
    d2, мм н5
    h1, мм 7
    b2, мм 12
    n, мм 6
    nД**, мм 4/5
    h, мм 5,5
    Масса, кг 2
